Аналоговый GSM шлюз ATEUS SMARTGATE FAX |
В GSM шлюзе SmartGate FAX реализована функция приема и передачи аналоговых факсимильных сообщений, а также сохранены все функциональные возможности популярной модели SmartGate 501403E. Подключив факсимильный аппарат к GSM шлюзу SmartGate FAX, Вы можете принимать и рассылать факсимильные сообщения через GSM сеть также, как делали это раньше по проводным линиям.
Важным условием приема и передачи факсимильных сообщений через GSM сеть является поддержка этой функции GSM оператором. Если ваш оператор поддерживает эту услугу, то активируйте ее на SIM карте, используемой в GSM шлюзе SmartGate FAX.
Основные характеристики
Прием и передача аналоговых факсимильных сообщений

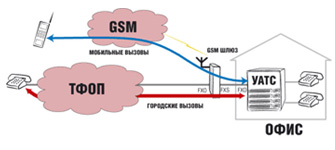

Для приема и передачи факсимильных сообщений к FXS порту GSM шлюза необходимо подключить факсимильный аппарат и активировать функцию приема/передачи факсов на используемой SIM карте. Процесс обмена факсимильными сообщениями через GSM шлюз происходит так же просто, как если бы факсимильный аппарат был подключен к проводной линии.Подключение «в разрыв» городской линии (функция DialThru)
Наличие двух портов (FXO и FXS) позволяет подключить шлюз «в разрыв» городской соединительной линии, т.е. соединительная линия подключается к GSM шлюзу, а он, в свою очередь, подключается к внешнему порту УАТС, образуя «прозрачное» соединение со станцией. При подключении GSM шлюза «в разрыв» соединительной линии не требуется изменения настроек УАТС, т.к. правила маршрутизации вызовов программируются в GSM шлюзе, а также достигается экономия портов, что немаловажно при использовании шлюзов совместно с небольшими офисными УАТС.

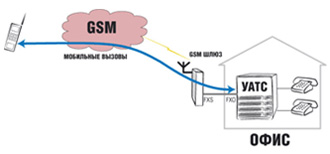

Подключение к порту FXO УАТС
При подобном подключении SmartGate может использоваться в качестве резервной или дополнительной телефонной линии. В зависимости от программирования УАТС, вызов с GSM шлюза может поступать на устройство автоматической обработки вызовов (автосекретарь) или оператора.
Подключение к абонентской линии (порт FXS) УАТС
При подключении SmartGate к абонентской линии, доступ к GSM шлюзу осуществляется следующим образом:
- абонент УАТС набирает короткий внутренний номер;
- слышит тональный сигнал ответа GSM шлюза;
- вызывает мобильного абонента.
Маршрутизация вызовов (по префиксам)
Все вызовы, поступающие из ТфОП, маршрутизируются согласно правилам, заданным в УАТС, а исходящие вызовы, совершаемые абонентами УАТС, маршрутизируются согласно правилам, запрограммированным в шлюзе: в зависимости от префикса набираемого номера городские вызовы направляются в ТфОП, мобильные в GSM сеть.
Перенаправление вызова (функция Mobility Extension)
Вызов переводится с внутреннего номера УАТС на мобильный телефон, в случае, если вызываемый абонент отсутствует на рабочем месте и не отвечает на звонок. Эта функция позволит всегда оставаться на связи, даже если Вы находитесь за пределами офиса.
Взаимодействие с телефонным аппаратом или автоответчиком
К GSM шлюзу Ateus SmartGate можно подключать аналоговый телефонный аппарат или другое оконечное устройство (например, автоответчик).
Функция ограничения вызовов
При программировании задаются правила пользования GSM шлюзом:
- разрешение/запрет звонков на определенные сети (по префиксам);
- осуществление только исходящих вызовов;
- обработка только входящих вызовов;
- и т.п.
Функция автоматического вызова — «Baby Call»
Данная функция заключается в автоматическом вызове заранее запрограммированного телефонного номера. Вызов запрограммированного номера происходит после поднятия трубки телефонного аппарата, подключенного к SmartGate, по истечении времени ожидания набора номера.
Прием и передача SMS
Функция доступна при использовании специального программного обеспечения SMS-сервера, при помощи которого осуществляется прием и передача SMS. ПО SMS-сервера состоит из «Серверной» и «Клиентской» части. Каждый пользователь корпоративной сети LAN, у которого установлена «Клиентская» часть сервера, может отправлять и принимать сообщения на свой ПК.
Режим передачи данных GPRS
В шлюзе применяется GPRS Class 10, обеспечивающий максимальную скорость передачи данных на «идеальных линиях» 85600 бит/с. Фактическая скорость передачи будет изменяться в процессе соединения, т.к. она зависит от нагрузки на сеть и от качества сигнала.
Передача данных в режиме CSD
Обмен данными GSM шлюза в режиме CSD может происходить как с другим GSM шлюзом, так и с аналоговым модемом со скоростью 14400 бит/с.
Программирование с помощью ПК через последовательный интерфейс RS-232
Программирование осуществляется при помощи прилагаемого программного обеспечения, которое позволяет:
- просматривать и редактировать параметры настройки GSM шлюза
- обновлять версию микропрограммы GSM шлюза
- записывать текст для «тревожных SMS»
Передача факсимильных сообщений в режиме PC-Fax
Ateus SmartGate позволяет передавать факсимильные сообщения с ПК, для этого необходимо установить драйверы с прилагаемого CD диска и программу обработки факсимильных сообщений, например, WinFax.
Универсальный двоичный вход
Универсальный двоичный вход используется для подключения внешних устройств, например, датчиков сигнализации или пожарной безопасности. При срабатывании подключенных датчиков SmartGate посылает уведомление в виде SMS о срабатывании устройства на заранее запрограммированный номер.
Технические характеристики
- GSM 900/1800
- GSM модуль Siemens MC45/Siemens MC46
- Передача данных:
- GPRS Class 10, 4+2 max. 85.6 kbps
- CSD max. 14.4 kbps (передача данных, PC-Fax)
- Поддерживаемые факсимильные протоколы:
- V.27ter (2400bps и 4800bps)
- V.29 (7200bps и 9600bps)
- Тип используемой SIM карты — plug-in 3V or 1.2V («small»);
- Тип коннектора антенны — SMA
- Мощность передачи до 2 Вт;
- Последовательный порт RS-232 для подключения к компьютеру;
- Питание от источника переменного тока (220 V, 50/60 Гц);
- Высококачественная защита по напряжению;
- Габаритные размеры устройства 170 × 130 × 45 мм.
