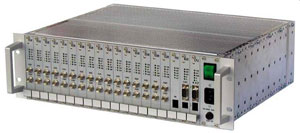

Цифровой GSM шлюз 2N StarGate
Цифровой GSM шлюз 2N StarGate

Комплектующее оборудование


PRI-GSM шлюз 2N Ateus StarGate разработан специально для средних и больших компаний, использующих цифровые УАТС.

В шасси 2N StarGate может быть установлено от 1 до 16 GSM карт, каждая карта содержит два GSM модуля, таким образом, в шлюзе организуется от 2 до 32 GSM каналов (30 голосовых каналов + 2 резервных). Каждый GSM канал может обслуживаться 4 SIM-картами (но только одна может быть активна при вызове). Работа SIM-карт может программироваться в зависимости от времени суток, дня недели, отработанных минут или в произвольном порядке. В случае необходимости замены какой-либо из используемых SIM-карт предусмотрена возможность «горячей замены» без отключения питания устройства в целом. Отсутствие операционной системы обеспечивает высокую стабильность работы устройства в целом. Система оснащена двумя микропроцессорами, которые обеспечивают высокую производительность и быструю модернизацию. Все компоненты устройства соединяются посредством одной шины, что позволяет быстро обнаруживать, автоматически блокировать и, при необходимости, заменять неисправные узлы системы.

В зависимости от количества используемых GSM модулей, шлюз 2N StarGate может комплектоваться внешними антенными сумматорами, сигнал с которых передается/принимается направленными антеннами с большим усилением.


Основные функции

  • Быстрый старт - система не содержит операционной системы и полностью готова к работе после включения питания.
  • Масштабируемость - увеличение количества беспроводных каналов связи в шлюзепроисходит путем добавления GSM карт (от 1 до 16) в базовое шасси 2N StarGate, каждая карта содержит по 2 голосовых модуля, таким образом, в системе может быть организовано от 2 до 30 голосовых каналов связи (+2 резервных).
  • Высокая пропускная способность — 2N StarGate позволяет обеспечить высокую пропускную способность (более 500000 минут/месяц), благодаря очень короткому промежутку времени между запросами на соединение из ISDN сети и последующим набором номера в GSM сеть.
  • Подключение в разрыв линии ISDN - благодаря наличию двух ISDN портов (1xNT и 1xTE), шлюз может быть подключен между офисной станцией и телефонной сетью общего пользования (подключение DialThru). При таком подключении, все вызовы из города беспрепятственно проходят на станцию через порты шлюза, а вызовы, исходящие со станции, проверяются маршрутизатором шлюза 2N StarGate и, в зависимости от настроек, перенаправляются либо на GSM каналы, либо в сеть ТфОП. Также при подключении типа DialThru экономятся PRI порты станции, т.к. и шлюз, и городская линия объединены в один поток.
  • Маршрутизация по критерию наименьшей стоимости (Least Cost Routing) — маршрутизация исходящего вызова по наиболее выгодному маршруту осуществляется благодаря мощной программируемой системе, выбирающей наиболее дешевый путь осуществления звонка.
  • Функция обратный вызов, CallBack — при помощи 2N StarGate возможно организовать корпоративную CallBack-систему, которая позволит осуществить дополнительную экономию на мобильных вызовах и предоставит новый вид сервиса клиентам компании.
  • Организация SMS-сервера — на базе 2N StarGate может быть организован корпоративный SMS — сервер, позволяющий создать систему обмена короткими сообщениями. Для этого применяется специализированное ПО.
  • Режим закрытого канала — возможность выбора конкретного GSM модуля системы для организации вызова.
  • Автоматическое снижение нагрузки на сотовые станции - 2N StarGate позволяет автоматически отключать неиспользуемые GSM модули, что позволяет снизить нагрузку на сеть оператора связи. В случае увеличения трафика, модули автоматически включаются в работу.
  • Управление и мониторинг системы — настройка параметров и мониторинг состояния системы производится как локально, таки удаленно по соединению TCP/IP при помощи специализированного ПО, поставляемого в комплекте.
  • Уведомление об ошибках системы - в случае возникновения сбоев в работе, шлюз автоматически формирует и отправляет оповещение в виде SMS на заранее указанный номер.
  • Контроль входящих и исходящих вызовов- контроль использования шлюза и статистический анализ по работе каждой SIM-карты может осуществляться в on-line режиме при помощи специального ПО администратора .
  • Подробный CDR – система автоматически формирует файл, содержащий подробную информацию о всех вызовах. В файле отображается информация о номере GSM канала, статусе вызова, продолжительности, номере абонента и т.д. Администратор системы может получить информацию о вызовах как локально, так и удаленно в режиме реального времени.
  • Пошаговая отладка системы — благодаря возможностям программного обеспечения, процесс настройки шлюза может быть разбит на две части - программирование GSM каналов и тестирование их работы без участия каналов ISDN и настройка PRI соединения с последующим тестированием. Данная возможность значительно упрощает настройку шлюза и позволяет сократить время ввода системы в работу.
  • Постоянная диагностика ошибок — устройство показывает текущее состояние всех блоков визуально (используя светодиодные индикаторы на блоках), в текстовом виде (используя прилагаемое ПО) или графическом (через WEB).


Технические характеристики

GSM/UMTS интерфейс

  • GSM модули:
    • Cinterion MC55i (2 модуля в GSM карте)
    • Wavecom Q55 (2 модуля в GSM карте)
    • Sierra Wireless MC879xV (2 модуля в UMTS карте)
  • Количество голосовых каналов в системе: 2-30 (+2 резервных)
  • Рабочая частота:
    • GSM 900/1800/1900 МГц
    • UMTS 900/1900/2100 МГц
  • Мощность передатчика:
    • Class 4 (2Вт) при E-GSM 900 МГц
    • Class 1 (1Вт) при GSM 1800 МГц
  • Чувствительность: - 105дБм
  • SIM карта: 3V small

Антенны, кабели

  • всенаправленная антенна на магнитной основе, 2.5 дБ, кабель 5м, SMA(m) коннектор (подключение к GSM карте)
  • всенаправленная антенна на магнитной основе, 5 дБ, кабель 5м, N(m) коннектор (подключение к сумматору)
  • направленная (уличная) антенна YAGI, 13 дБ, N(m) коннектор (подключение к сумматору)
  • кабель для подключения направленной антенны YAGI к сумматору, 10-40 м, коннекторы 2xN(m)

Сумматоры

  • внешний антенный сумматор 32/2, коннекторы SMA(f)x32, коннекторы N(f)x2
  • внешний антенный сумматор 32/4, коннекторы SMA(f)x32, коннекторы N(f)x2

Интерфейс PRI ISDN

  • сигнализация EDSS1 (Q.931)

Разъемы функциональных карт основного блока системы

  • карта CPU - Ethernet port 100Base-T, LAN; AT интерфейс , 1xRS232
  • карта AUX - AT интерфейс , 1xRS232; порт подключения тестовой трубки, RJ 11
  • карта PRI — порты 1xNT и 1xTE, 2xRJ45

Индикация

  • светодиодная на функциональных картах
  • светодиодная на GSM картах

Питание

  • 100-240B AC или 36-70B DC
  • max 230 ВА

Диапазон рабочих температур: 0 - 40 C°

Относительная влажность: 10%-95% (без конденсата)

Габаритные размеры основного блока: 482x133x360 мм.
