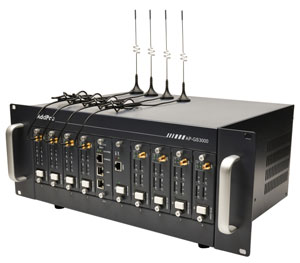

VoIP-GSM шлюзы AddPac AP-GS3000 и AddPac AP-GS3500


VoIP-GSM шлюзы AddPac AP-GS3000 и AddPac AP-GS3500


Комплектующее оборудование


Мультишлюзы AddPac- это многофункциональное и высокопроизводительное межсетевое оборудование, предназначенное для передачи голосового трафика между GSM и VoIP сетями, поддерживающее подключение к цифровым и аналоговым линиям связи.

Мультишлюзы AddPac 3000-й серии выпускаются в двух модификациях AddPac AP-GS3000 и AddPac AP-GS3500 являющихся функционально аналогичным оборудованием, основное отличие моделей заключается в возможности установки дополнительного (резервного) блока питания в шасси AP-GS3500.

В базовом исполнении мультишлюзы AddPacAP-GS3000 и AddPac AP-GS3500 представляют собой блок (шасси) VoIP (SIP) - GSM шлюза оборудованное 2 портами Fast Ethernet и слотами для установки интерфейсных модулей GSM (4 канала), ISDN PRI, аналоговых модулей FXO (8 линий), FXS (8 линий) и FXO/FXS (4/4 линии).

В одном базовом блоке можно комбинировать различные интерфейсные модули, благодаря чему базовое шасси становится полноценным многофункциональным мультишлюзом для передачи голосового трафика между GSM и VoIP сетями а также цифровыми и аналоговыми линиями связи.

Базовый блок AddPac AP-GS3000 и AddPac AP-GS3500 оборудован 8 универсальными слотами, в которые могут быть установлены интерфейсные модули, что позволяет организовывать в мультишлюзе до 32 VoIP-GSM каналов (или заменять их другими интерфесами).


AddPac AP-GS3000, базовое шасси с портами 2x10/100Mbps Ethernet (SIP & H.323), 8 слотов, расширение до 32 GSM каналов

>AddPac AP-GS3000, базовое шасси с портами 2x10/100Mbps Ethernet (SIP & H.323), 8 слотов, расширение до 32 GSM каналов

  • Базовое шасси мультишлюза AddPac GS-AP3000
  • До 32 GSM каналов
  • Порты 2xEthernet, VoIP-протоколы SIP & H.323
  • Установка интерфейсных карт: GSM, E1, FXO, FXS, FXO/FXS

Артикул: ADD-AP-GS3000


AddPac AP-GS3500, базовое шасси с портами 2x10/100Mbps Ethernet (SIP & H.323), 8 слотов, расширение до 32 GSM каналов, резервное питание

AddPac AP-GS3500, базовое шасси с портами 2x10/100Mbps Ethernet (SIP & H.323), 8 слотов, расширение до 32 GSM каналов, резервное питание

  • Базовое шасси мультишлюза AddPac GS-AP3500
  • До 32 GSM каналов
  • Порты 2xEthernet, VoIP-протоколы SIP & H.323
  • Установка интерфейсных карт: GSM, E1, FXO, FXS, FXO/FXS
  • Резервный источник питания

Артикул: ADD-AP-GS3500


Основные функции

  • Межсетевой шлюз - мультишлюзы AddPac AP-GS3000 и AddPac AP-GS3500 в базовой комплектации представляют собой VoIP (SIP/H.323) - GSM шлюз, который может быть дополнен аналоговыми и цифровыми интерфейсными модулями. Трафик транслируется между подключенными линиями в любых направлениях.
  • Многоканальная универсальная система – мультишлюзы AddPac AP-GS3000 и AddPac AP-GS3500 обеспечивают многоканальную связь по интерфейсам GSM, E1, FXO, FXS
  • Масштабируемость - увеличение количества беспроводных каналов связи в шлюзе происходит путем добавления интерфейсных модулей в базовое шасси мультишлюза AddPac. Для комплектации оборудования доступны интерфейсные модули 4хGSM, цифровой модуль E1/T1, аналоговые модули 8xFXO и 8xFXS и модуль 4FXO/4FXS.
  • Одновременная поддержка протоколов H.323, SIP и MGCP, без дополнительного обновления ПО
  • Функция BabyCall (автоматический вызов номера) — позволяет упростить процедуру вызова наиболее часто набираемого телефонного номера.
  • Черные и белые списки - функция позволяет задать ограничения на использование линий связи для определенных номеров, установить лимиты и ограничения, а также добавить сервисы для привилегированных пользователей или групп абонентов.
  • Функции WEB Callback и GSM CallBack
  • Маршрутизация по наименьшей стоимости (Least Cost Routing, LCR) — интеллектуальная система маршрутизации вызовов, позволяющая системе автоматически выбирать наиболее оптимальный (дешевый) путь совершения исходящего вызова.
  • SMS сервер — в шлюзе реализована возможность обмена SMS сообщениями через встроенный WEB интерфейс. Сервис поддерживает отправку/прием сообщений на Русском, Английском, Корейском и Испанском языках.
  • USSD запросы — в случае использования Pre-paid тарифов на установленных SIM картах, шлюз по запросу будет высылать текущее состояние баланса лицевого счета (услуга должна поддерживаться оператором GSM связи).
  • Высокопроизводительный VoIP шлюз для организации связи по сетям передачи данных
  • Факсимильная передача данных -T.38 G3 FAX
  • Удаленное обновление ПО с использованием FTP/TFTP
  • Удаленное управление на основе WEB
  • Операционная система APOS для обеспечения масштабируемости, функциональности и стабильности работы, с поддержкой контроля качества предоставляемых услуг
  • Поддержка статической маршрутизации и маршрутизации согласно рекомендации IEEE 802.1Q
  • Поддержка протокола PPPoE
  • Широкие возможности контроля качества сервиса для голосового трафика
  • Поддержка SNMP v2, для контроля и управления оборудованием
  • Поддержка списков доступа (IP Access-List)
  • Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP
  • Сетевое управление: SNMP агент (MIB v2); Telnet; Web управление на основе HTTP сервера


Технические характеристики

Базовое шасси

  • Универсальные слоты: AddPac AP-GS3000 — 8 универсальных слотов
  • AddPac AP-GS3500 — 8 универсальных слотов
  • Предустановленная интерфейсный модуль VoIP
  • RISC микропроцессор (CPU) + Voice DSP Processor
  • Память: Системная 4Mbyte, Flash
  • Основная 64Mbyte SDRAM
  • Консольный порт RS-232C (1xRJ45)

VoIP

  • Порты - 2x10/100 (2xRJ45) Mbps Fast Ethernet
  • Одновременная поддержка H.323, SIP
  • Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235
  • Алгоритмы компрессии голосового трафика: g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
  • Возможности голосовой обработки: VAD, DTMF, CNG, G.168, T.38 G3 FAX
  • Совместимость с ITU-T H.323 Gateway, Gatekeeper
  • Широкие возможности контроля качества сервиса для голосового трафика

GSM

  • Интерфейсная GSM карта - AddPac-AP-GS-GSM4
  • GSM модуль: 4 х Telit (4 голосовых канала)
  • Рабочая частота: GSM 900/1800/1900 МГц
  • Функция горячей замены модуля «hot-swap»
  • Чувствительность: - 105дБм
  • Тип SIM карты: 3V small
  • Антенный разъем SMA (f) типа

Антенна

  • Внешняя всенаправленная антенна на магнитной основе, кабель 1 м, усиление: 3,5 дБ; Разъем SMA (m) типа
  • Сумматор: интегрированный 4/1 на GSM модуле
  • Поставляется в комплекте с GSM модулем

Цифровой интерфейс

  • Интерфейсная карта Digital E1 - ADD-AP-GS-E1
  • Порты 1xRJ45
  • Функция горячей замены модуля «hot-swap»

Аналоговые интерфейсы

  • Интерфейсная карта 8хFXS, порты 8xRJ11, функция «hot-swap» - AddPac-AP-GS-FXS8
  • Интерфейсная карта 8хFXO, порты 8xRJ11, функция «hot-swap» - AddPac-AP-GS-FXO8
  • Интерфейсная карта 4хFXS/4хFXO (RJ11), порты 8xRJ11, функция «hot-swap» - AP-GS-FXS4O4

Индикация

  • Светодиодная - статус устройства, регистрация в сети оператора, эл.питание

Питание

  • 110~220 В AC, 50/60Hz, 5В 30A

Диапазон рабочих температур: 0 - 50°C

Относительная влажность: 5%-95% (без конденсата)

Габаритные размеры (ВxШxГ):

  • 177x488x300 мм - 19" шасси AddPac AP-GS2000
  • 227x440x374 мм - 19" шасси AddPac AP-GS2500

Вес:

  • 9,6 кг - шасси AddPac AP-GS3000
  • 12,9 кг — шасси AddPac AP-GS3500
