Neets AlFa - система управления




Основные функции:



Система AlFa обеспечивает комплексное и интуитивно понятное управление аудио-видео комплексами в аудиториях и больших конференц-залах. Самое продвинутое решение в линейке продуктов Neets, контроллер AlFa быстро устанавливается и настраивается, обеспечивая пользователям управление множеством функций всего лишь одним касанием.

Все функции системы могут управляться контроллером AlFa через сенсорный экран мобильных устройств на основе Apple/iOS /Android, или при помощи браузера Chrome/Safari запущенного на компьютере. Графический интерфейс подходит для всех аудио-видео комплексов и может быть быстро настроен при помощи программного обеспечения Neets Project Editor.

Все подключенные устройства, управляются через RS-232, IR, LAN или I/O. При доступе к LAN-подключению, управление системой может осуществляться из соседней комнаты или любого другого места.

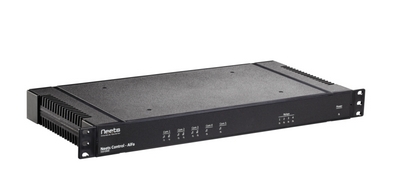

Компактный контроллер AlFa в стоечном исполнении, обеспечивает мониторинг при помощи LED-индикаторов, расположенных на лицевой панели. На задней панели контроллера AlFa есть все необходимы порты, в которые можно подключить любые кабели для управления и конфигурирования.





Особенности:

  • Рэковое исполнение
  • Компактный одно-юнитовая корпус 19’’ легко инсталлируется и занимает минимум пространства.
  • Встроенный веб-сервер
  • Управление всеми функциями системы может осуществляться через сенсорный экран устройств на основе Apple iOS или Android, а также через браузеры Chrome/Safari
  • Функция «feedback»
  • Подключение до трех устройств с возможностью TX/RX через дуплексные RS-232 порты
  • Четыре тестовые кнопки
  • Проверка функционирования четырех встроенных реле, включая два для для выдвижения/поднятия экрана
  • Комплексное управление
  • Дополнительно, возможно осуществлять управление освещением, громкостью, HVAC и другими элементами системы.
  • Автоматическая блокировка
  • Блокировка реле для защиты экрана от повреждения при его выдвижении/поднятии
  • Отсутствие управления на лицевой панели
  • Исключает возможность управление системой сторонними пользователями
  • LED-индикация
  • Отображает статус питания системы, встроенных реле и активность портов
  • Простота в конфигурировании
  • через USB, LAN или RS-232

Технические характеристики:

Интерфейсы:

  • 1 x RS-232 (T1,R1)
  • 2 x RS-232 (TX/RX) / IR (X2)
  • 2 x RS-232 (TX) / IR (X2)

RS-232:

  • Скорость, Бод: 1200 – 115200
  • Данные, бит: 7/8
  • Четность: None, Even, Odd
  • Стоп, бит: 1/1,5/2

ИК:

  • Передача: 381 Гц – 500 кГц
  • Количество устройств: до 8

24 x порта вв ода/вывода:

Ввод:

  • На низкий уровень напряжения
  • 0-1 В
  • На высокий уровень напряжения
  • 4-12 В

Вывод:

  • Тип: «Сухой» контакт
  • Максимальное напряжение: 24 Вольт
  • Максимальный ток: 0.5 A

LAN:

  • Устройств: до 5

Встроенные реле:

  • 2 x реле для управление
  • движением механизированного
  • экрана
  • 2 x реле для управления
  • внешними устройствами

Коммутируемая мощность:

  • 230 VAC / 8 A

примечание: свяжитесь с Neets при использовании механизированного экрана высотой более 3 м

Комплектация:

  • Кабель питания 1 x 230V IEC
  • Разъем подключения механизированного экрана 1 x CLIFFCON®

Габариты (Ш х В х Г):

  • 482.6 мм (19”включая крепления)
  • х 44.5 мм (1.75”/ 1U)
  • х 203 мм (8”)

Вес:

  • 1.3 кг.

Питание:

  • 110-240 В / 50Гц



Документация:



Листовка по Neets AlFa
