Типовое решение: система управления учебной аудиторией или конференц-залом с интерактивной доской

Представляем вам типовое решение для организации системы управления в учебной аудитории или конференц-зале с интерактивной панелью и подзвучкой. Благодаря системе управления Neets вы получите недорогую, удобную и функциональную систему управления с дружелюбным интерфейсом, которая делает управление аудио-видео оборудованием в аудитории легким и быстрым.

Возможности системы

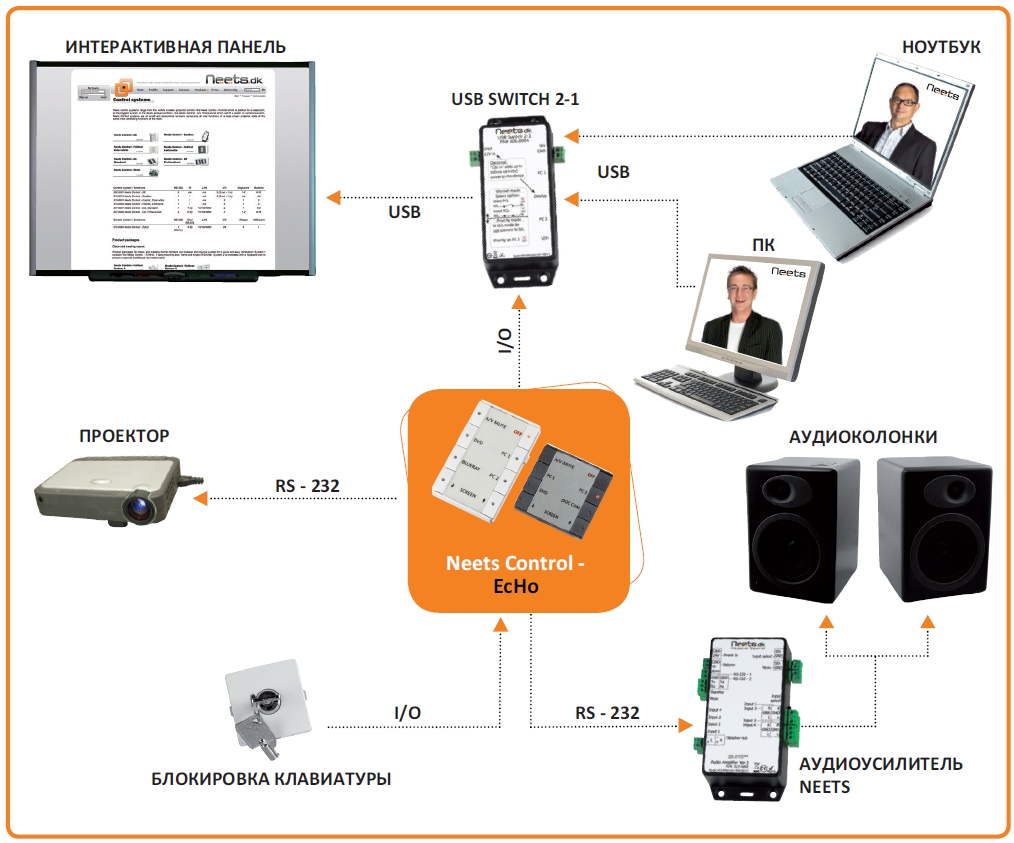

Подключение одного из двух компьютеров (обычно стационарного и ноутбука) лектора к интерактивной панели с возможностью вывода изображения и звука с любого из них. Переключение между компьютерами производится одной клавишей. Дополнительно в систему может быть подключен микрофон для лектора. Функция «блокировки клавиатуры» позволит ключом заблокировать возможность управления аудио-видео системой студентами или другими лицами, для которых она не предназначена.

Основой системы управления является контроллер EcHo Neets, осуществляющий мгновенное переключение с одного компьютера на другой.

Переключение USB интерфейсов для работы с интерактивной панелью производится с помощью контроллера USB switch 2-1 (оба ПК предварительно подключаются к разным USB портам контроллера, кабели для подключения выведены на рабочее место лектора).

Переключение нужного видеоисточника на проекторе производится контроллером EcHo Neets путем переключения видеовходов на проекторе (оба ПК предварительно подключаются к разным видеовходам проектора, кабели для подключения выведены на рабочее место лектора).

Синхронно с этим производится переключение источника звука на аудиоусилителе Neets (оба ПК предварительно подключаются к разным входам усилителя, кабели для подключения выведены на рабочее место лектора).

Органы управления контроллера EcHo Neets (регулятор громкости, дополнительные клавиатуры) позволяют одним нажатием выбирать компьютер, с которого проводится обучение, а также легко регулировать громкость звука с активного ПК или дополнительно подключенного внешнего микрофона.

Особенности монтажа системы

• Контроллер

Контроллер EcHo может быть установлен в стандартные DK или EU кабельные каналы и монтажные боксы

• Питание

Блок питания для управления контроллером EcHo можно разместить вблизи от проектора и запитать его через кабель CAT5, который также используется для команд RS-232.

• Интерфейс для дополнительных устройств (NEB)

Дополнительные устройства (такие как регуляторы уровня громкости и дополнительные кнопочные панели) можно подключать на расстоянии до 20 см от контроллера.

• Блокировка клавиатуры

Функция «Блокировки клавиатуры» также позволяет после выключения питания системы, заблокировать возможность её включения.

• Примечания

Используйте аудиоусилитель версии 2, чтобы получить 1 дополнительный аудиовход.

В этом примере также можно подключить 2 ИК-излучателя для каждого канала RS-232.

Оборудование

Основное оборудование:

• Neets Control - EcHo

DK: 310-0250 / EU: 310-0150 - Полярно-белый

DK: 310-0251 / EU: 310-0151 - Серо-свинцовый

• USB switch 2-1

306-0004

• Neets аудиоусилитель Version 2

312-0002

Дополнительное оборудование:

• Блокировка клавиатуры

DK: 305-0064 / EU: 305-0164

• Настенная панель «VGA + Аудио»

DK: 305-0061 / EU: 305-0161

• Настенная панель - USB

DK: 305-0065 / EU: 305-0167
