Qubino - один из лидеров европейского рынка домашней автоматизации, основанной на беспроводной технологии Z-Wave. С момента основания компании (1990 год) основным курсом было выбрано производство миниатюрных модулей Z-Wave для управления освещением, жалюзи, воротами, отоплением и другими устройствами в доме, офисе или производственном здании. Одно из основных преимуществ модулей Qubino – широкая номенклатурная линейка, миниатюрные габариты и высочайшее качество изготовления. С 2015 года в портфолио компании были добавлены  устройства для установки на DIN-реку, упрощающие монтаж систем автоматизации в готовые инфраструктуры.

Подробное описание оборудования представлено на сайте www.qubino.ru

Презентация: Беспроводная автоматизация на Z-Wave

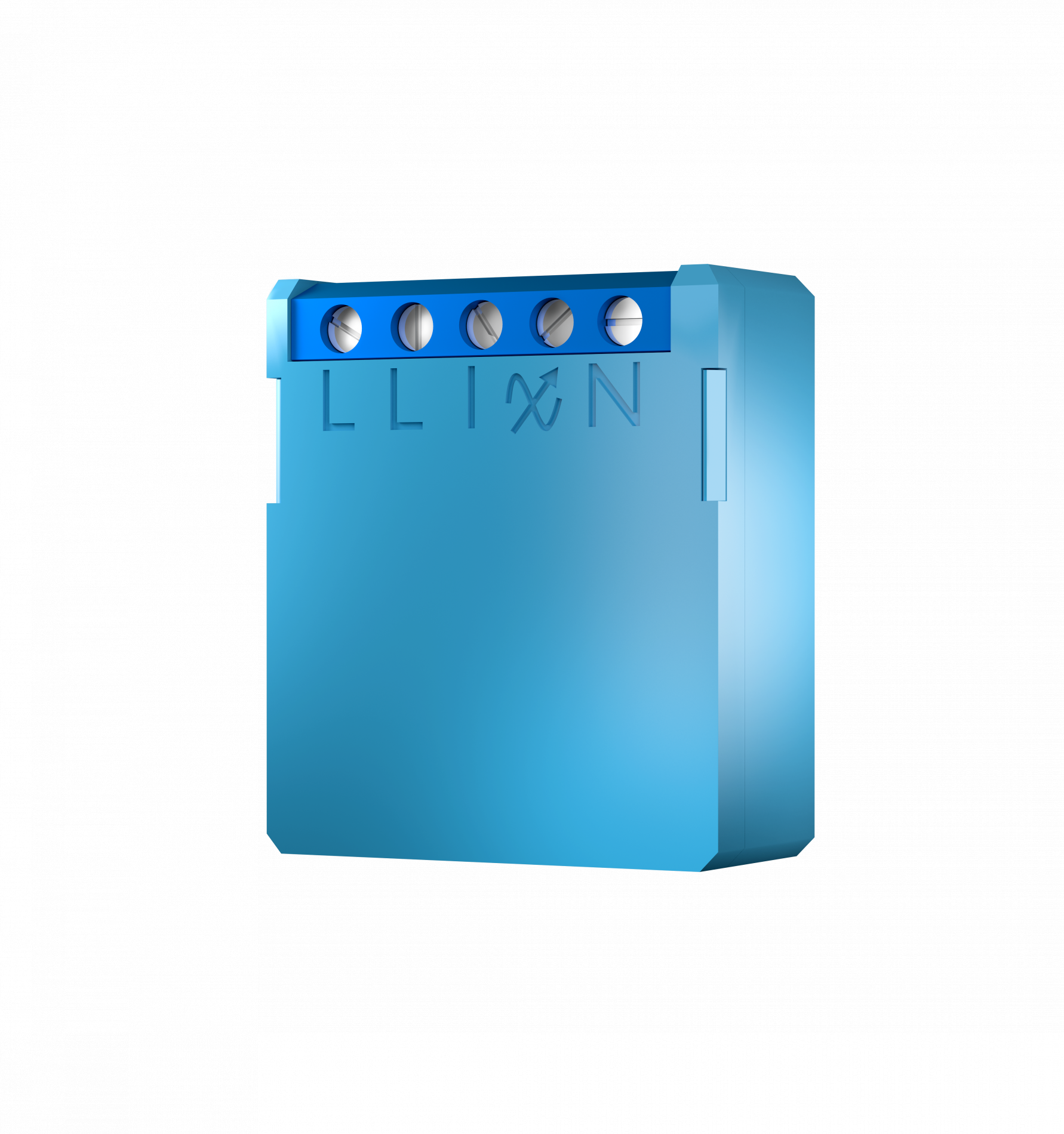

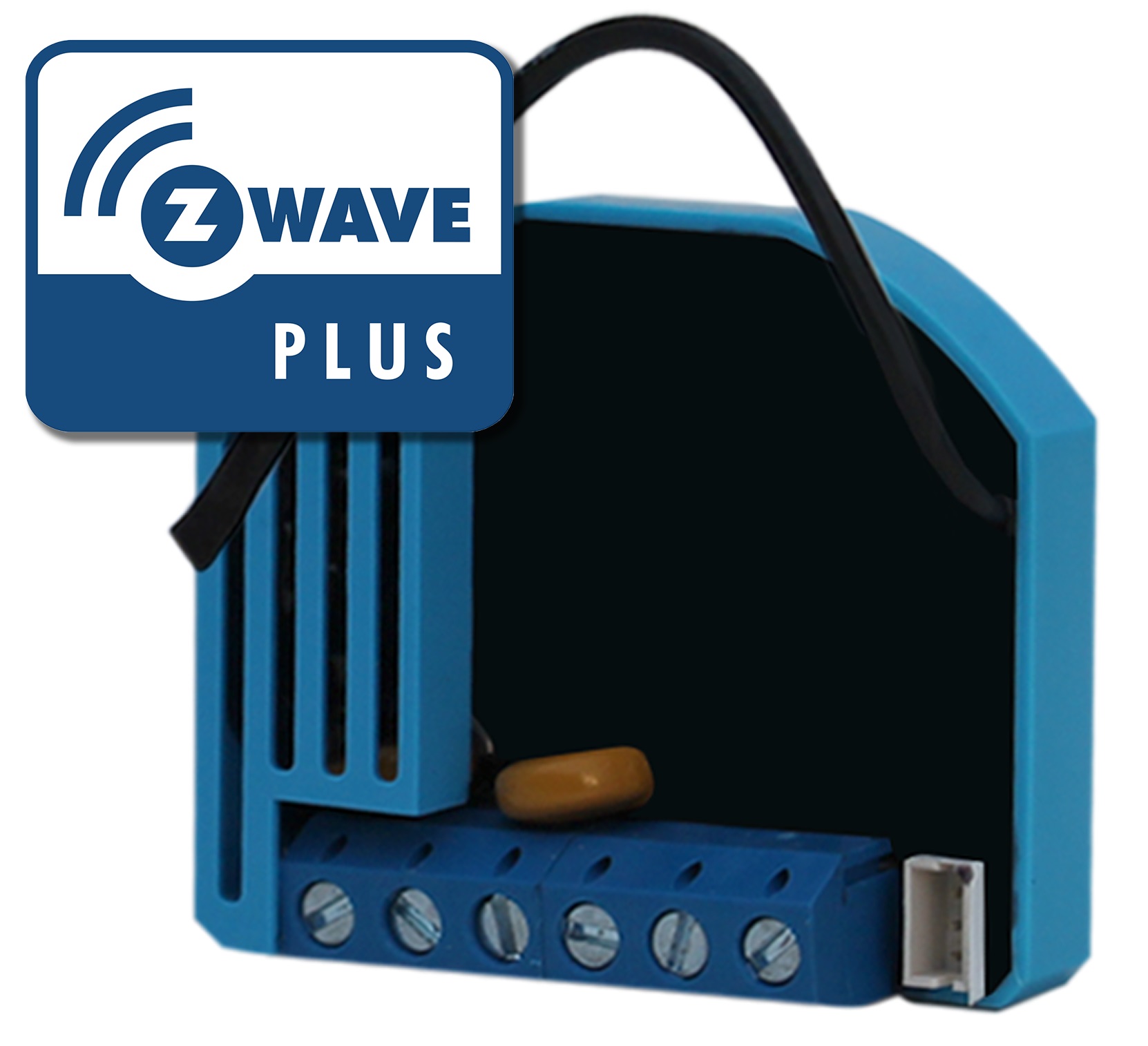

Z-Wave диммер - Qubino Mini Dimmer, встраиваемый регулятор освещения

  • Рабочая частота Z-Wave/Z-Wave Plus - 869 MГц

  • LED лампы и RGBW ленты до 150 Вт

  • LED лампы и RGBW ленты до 150 Вт

  • Галогенные и лампы накаливания до 200 Вт

  • Подключение по 3- и 2-х проводной схеме

  • Низкое энергопотребление – менее 0,4 Вт

  • Компактные размеры

  • Совместим с контроллером HUB Ростелеком

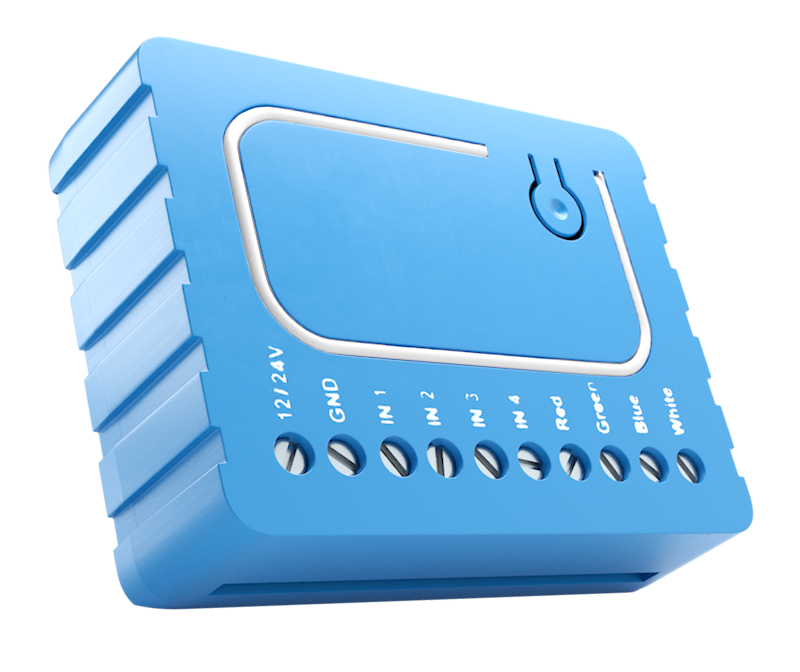

Z-Wave диммер - Qubino RGBW Dimmer, встраиваемый регулятор RGBW и LED освещения

  • Рабочая частота Z-Wave/Z-Wave Plus - 869 MГц

  • Управление RGB/RGBW-лентами, LED-лентами и лампами

  • 5 преднастроенных световых эффектов

  • подключение к системам с питанием 12/24 В

  • Скрытая установка в монтажном коробе

  • Низкое энергопотребление – менее 0,7 Вт

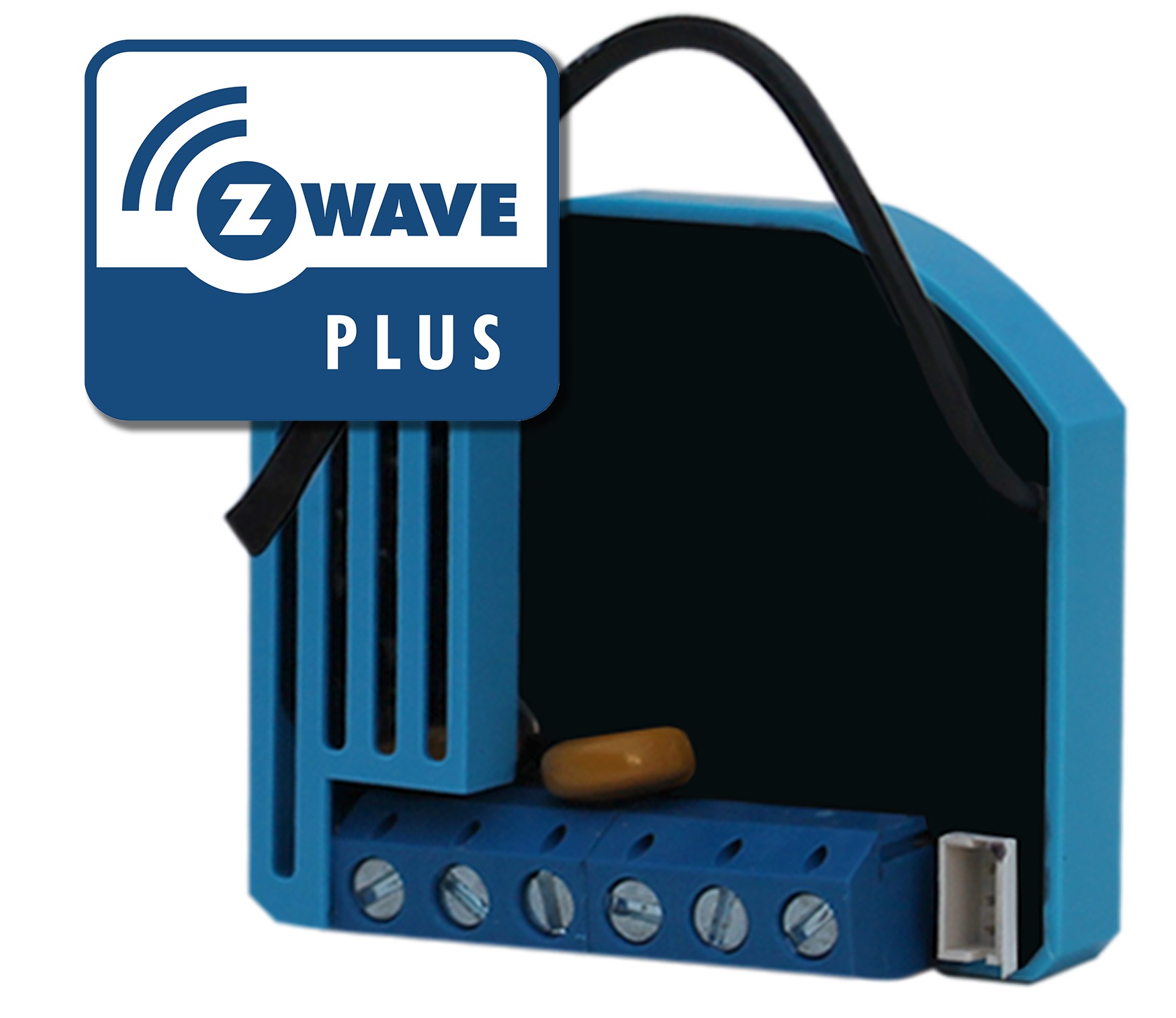

Z-Wave диммер 0-10В - Qubino Dimmer 0-10В, встраиваемый регулятор освещения с входом/выходом 0-10В, управление LED-лампами, водяными клапанами

  • Рабочая частота Z-Wave/Z-Wave Plus - 869 MГц

  • Стандартный выходной интерфейс 0-10В, многофункциональный вход для кнопки/выключателя/потенциометра или сигнала 0-10В

  • Вход 0-10В (подключение любого датчика с выходом 0-10В)

  • Регулировка ламп с управляемым балластом 0-10В, светодиодных (LED) ламп

  • Управление скоростью вращения вентилятора

  • Управление водными клапанами нагрева/охлаждения с интерфейсом 0-10В

  • Скрытая установка в монтажном коробе

  • Низкое энергопотребление – менее 0,7 Вт

  • Подключение внешнего температурного датчика



Z-Wave диммер - Qubino Dimmer, встраиваемый регулятор освещения (снято с производства, аналог - Qubino Mini Dimmer)

  • Рабочая частота Z-Wave/Z-Wave Plus - 869 MГц

  • Управление яркостью света или скоростью вращения вентилятора

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Совместимость с большинством Z-Wave контроллеров (шлюзов)

  • Скрытая установка в монтажном коробе

  • Низкое энергопотребление – менее 0,7 Вт

  • Подключение внешнего температурного датчика

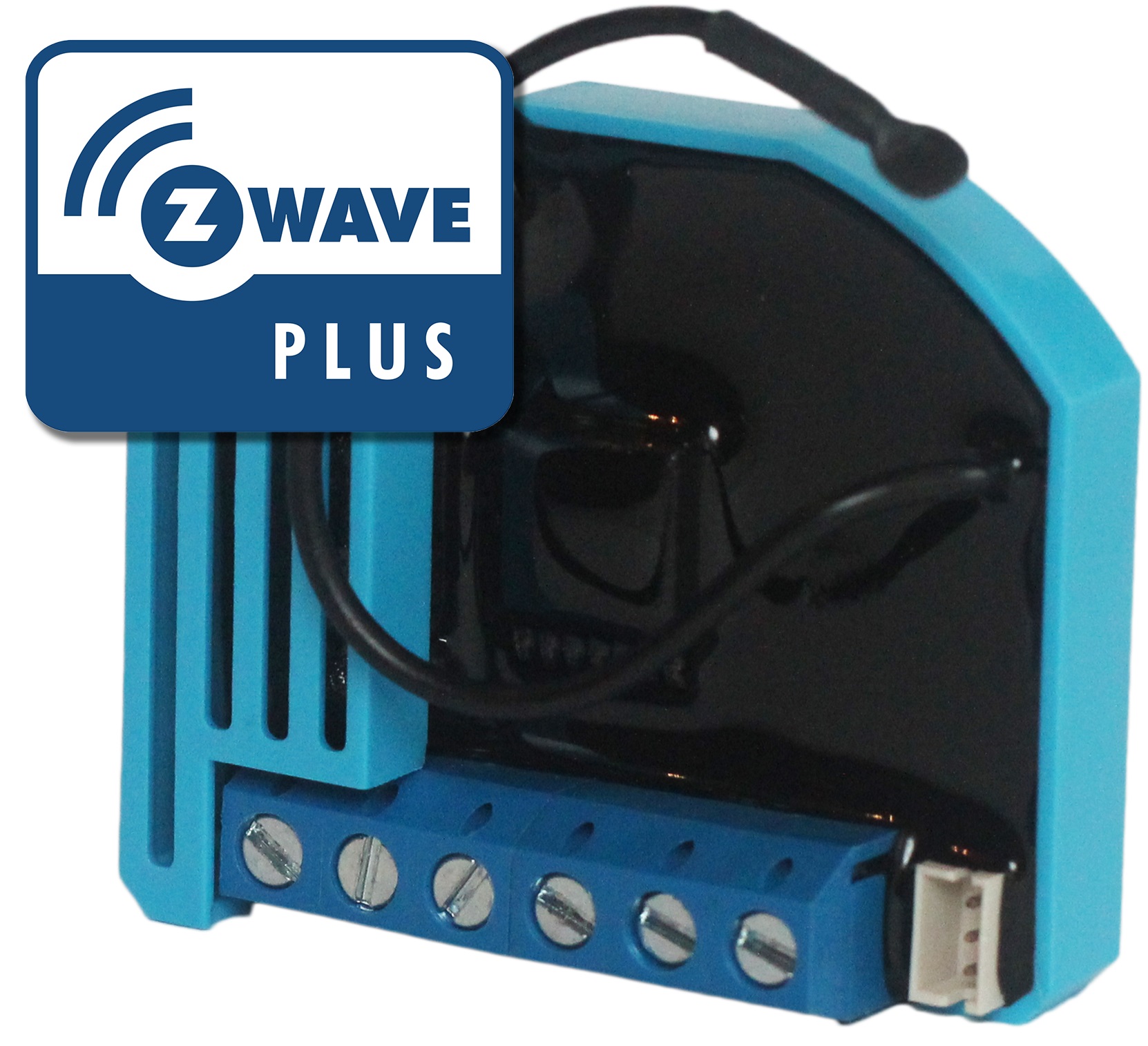

Z-Wave шаттер - Qubino Shutter DC, модуль для управления электрическими двигателями и приводами с напряжением 12-24 В DC



  • Рабочая частота Z-Wave - 869 МГц, модуль 5-й серии Z-Wave Plus

  • Варианты исполнения для 12-24В DC

  • Модуль управления приводами штор, жалюзи и автоматических оконных систем

  • Поддерживает функцию регулировки наклона рейки (ламели) жалюзи

  • Уникально низкое энергопотребление – менее 0,3 Вт

  • Подключение внешнего температурного датчика

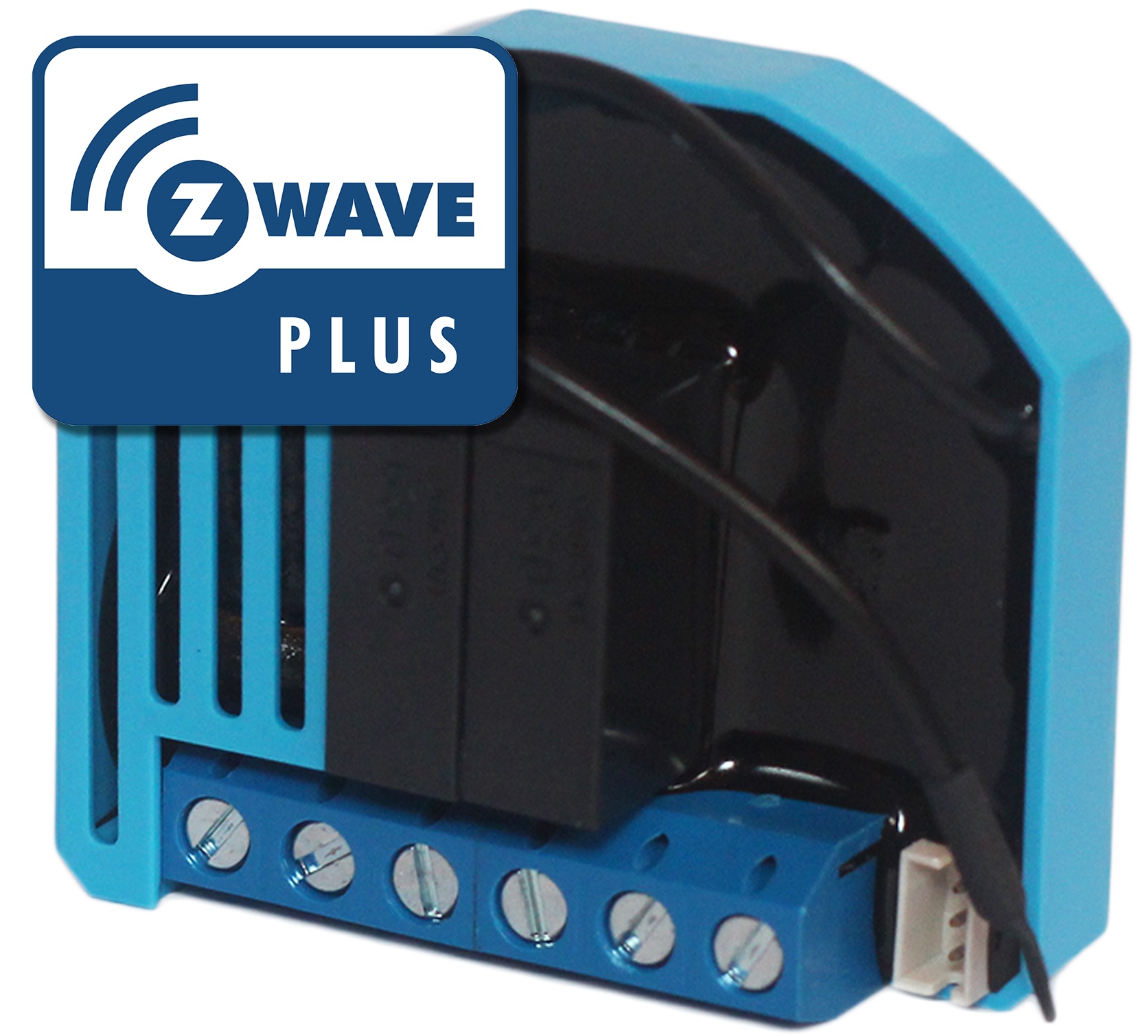

Z-Wave шаттер - Qubino Shutter, модуль для управления электрическими двигателями и приводами с напряжением 110-230 В AC



  • Рабочая частота Z-Wave - 869 МГц, модуль 5-й серии Z-Wave Plus

  • Вариант исполнения для 110-230В АС и для 24-30В DC

  • Модуль управления приводами штор, жалюзи и автоматических оконных систем

  • Поддерживает функцию регулировки наклона рейки (ламели) жалюзи

  • Уникально низкое энергопотребление – менее 0,4 Вт

  • Подключение внешнего температурного датчика

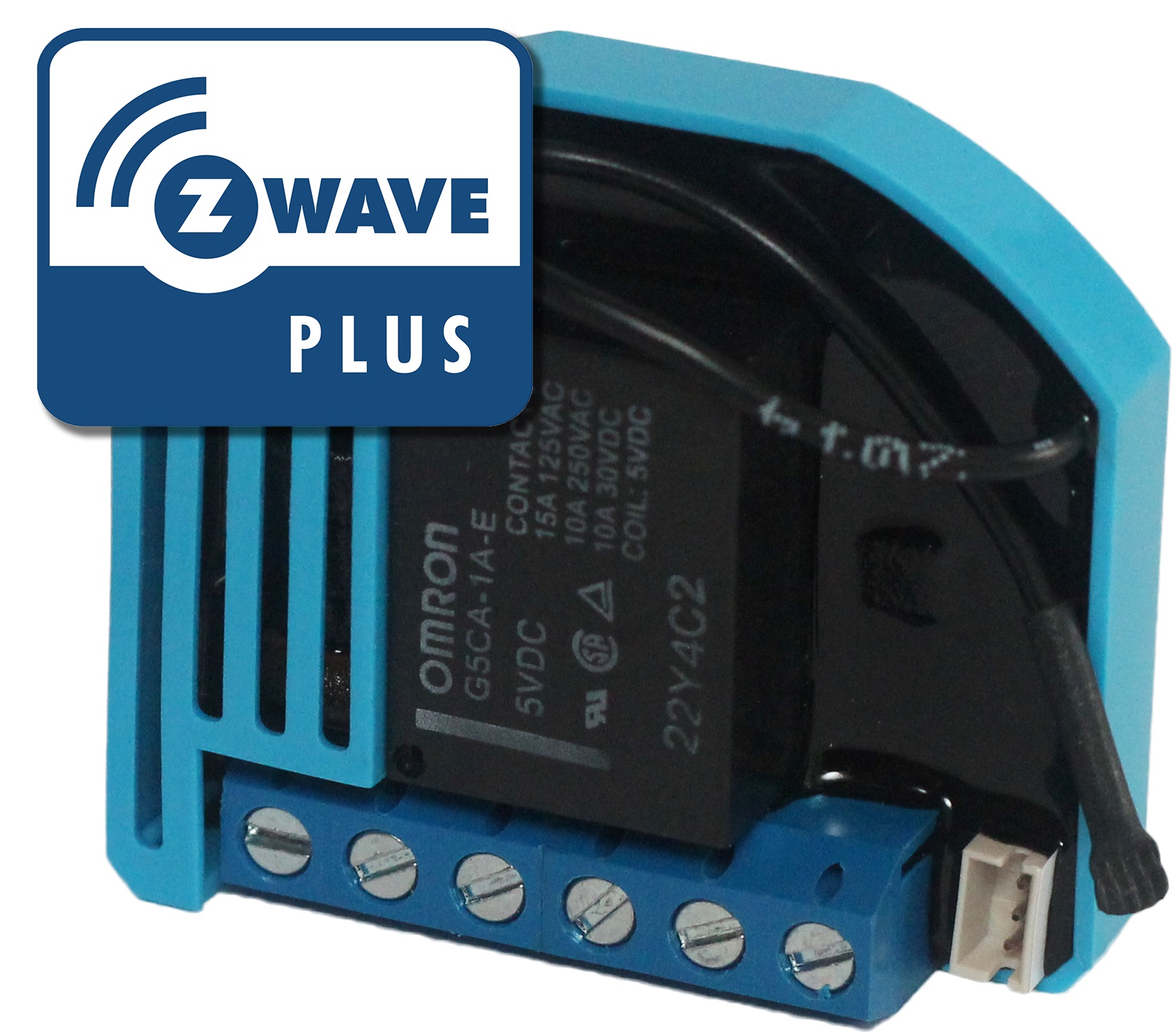

Z-Wave реле - Qubino 1D Relay, одинарное встраиваемое реле 2.3 кВт, сухой контакт

  • Рабочая частота Z-Wave - 869 MГц

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Включение/выключение одного устройства мощностью до 2,3 кВт

  • Наличие универсального “сухого контакта” на модуле

  • Скрытая установка в монтажном коробе

  • Уникально низкое энергопотребление – менее 0,4 Вт

  • Подключение внешнего температурного датчика

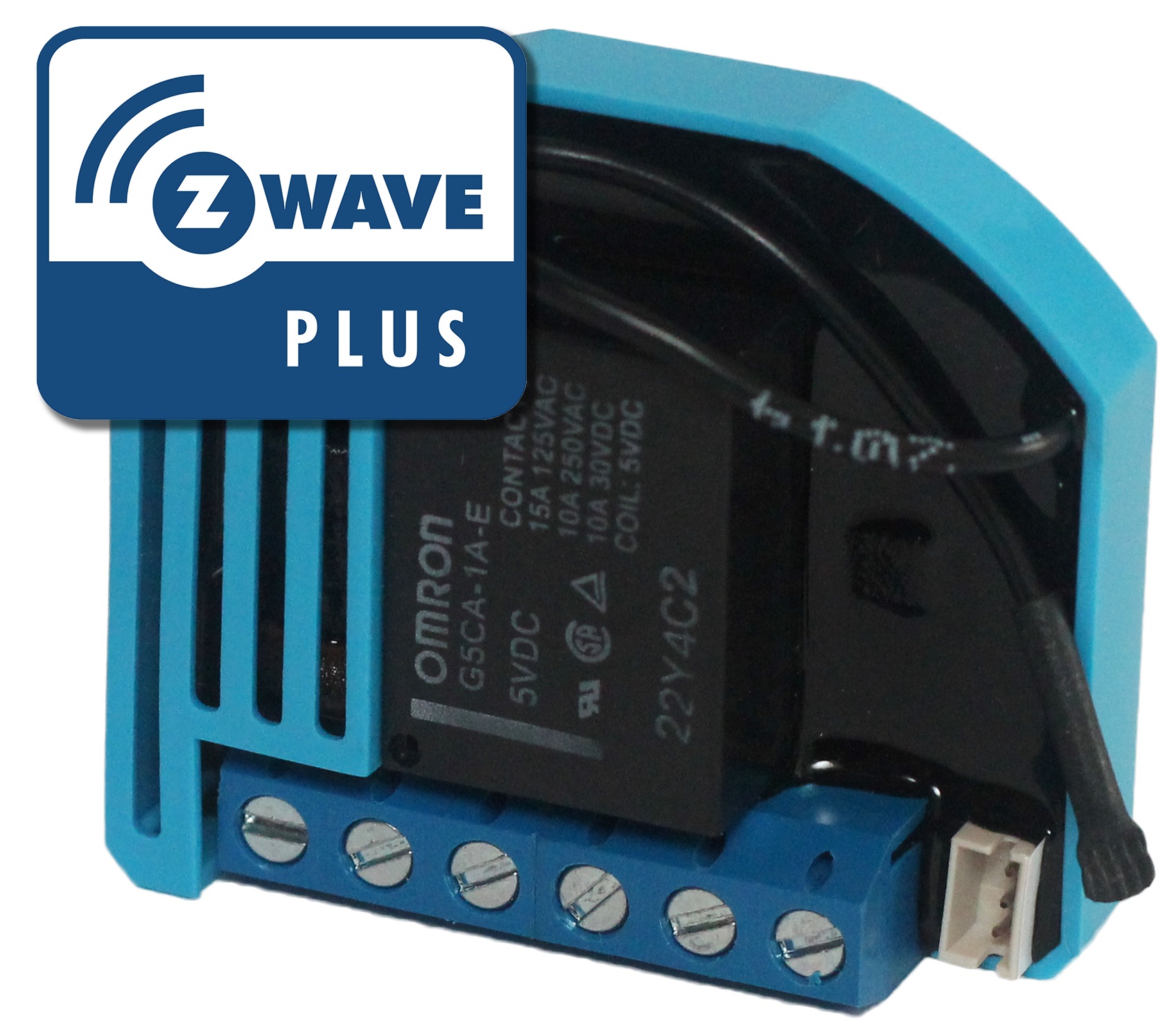

Z-Wave реле - Qubino 1 Relay, одинарное встраиваемое реле 2.3 кВт

  • Рабочая частота Z-Wave - 869 MГц

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Включение/выключение одного устройства мощностью до 2,3 кВт

  • Скрытая установка в монтажном коробе

  • Уникально низкое энергопотребление – менее 0,4 Вт

  • Подключение внешнего температурного датчика

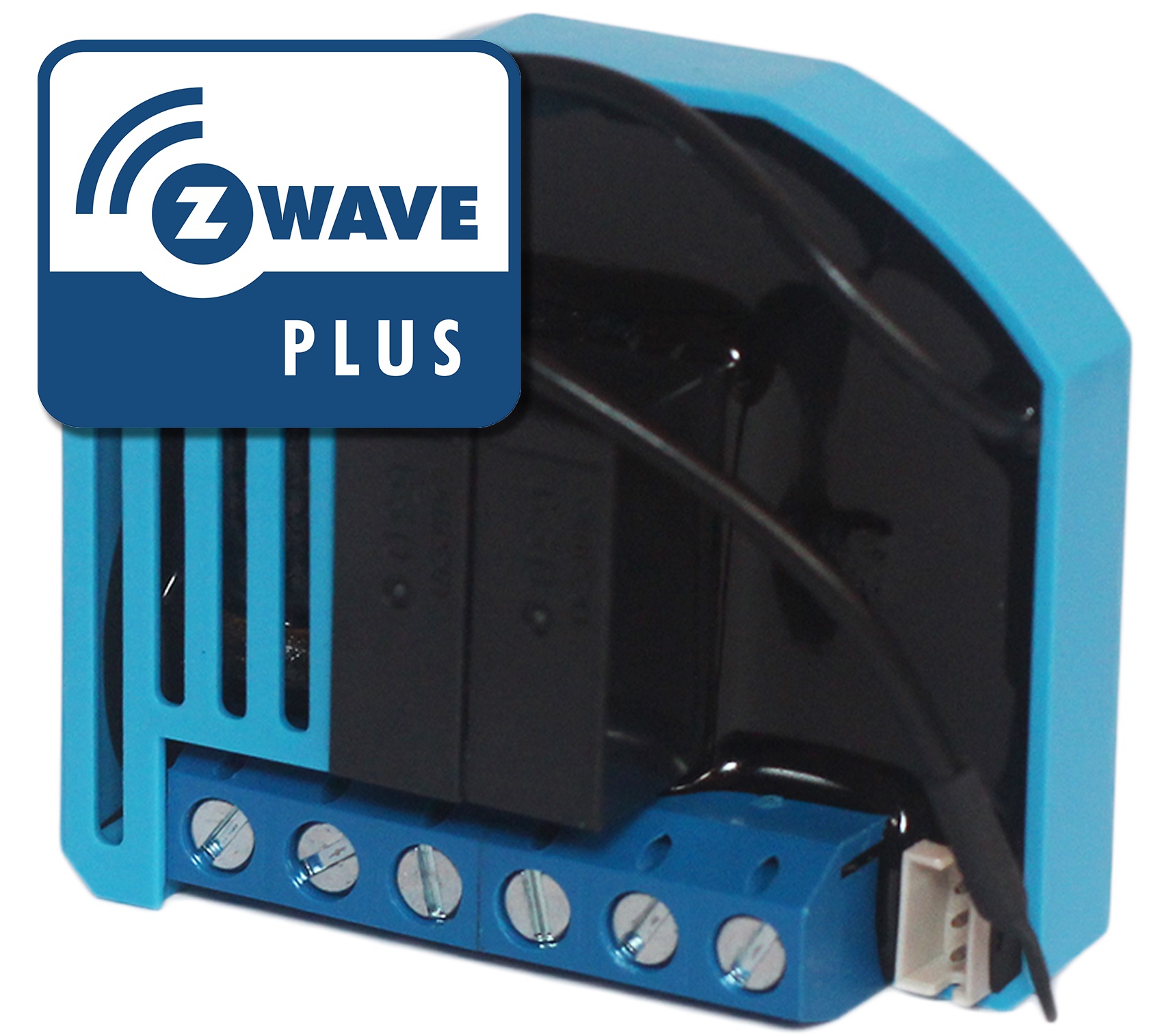

Z-Wave реле - Qubino 2 Relay, двойное встраиваемое реле 2х920 Вт

  • Рабочая частота Z-Wave - 869 MГц

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Включение/выключение двух устройств, нагрузка до 2x920 Вт

  • Совместимость с большинством Z-Wave контроллеров (шлюзов)

  • Скрытая установка в монтажном коробе

  • Уникально низкое энергопотребление – менее 0,4 Вт

  • Подключение внешнего температурного датчика



Z-Wave термостат - Qubino On/Off Thermostat 2, управление климатическими устройствами, расход энергии

  • Рабочая частота Z-Wave - 869 MГц

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Термостат для удаленного управления электрическими или водяными теплыми полами, бойлерами, радиаторами, нагревателями

  • Температурный диапазон: -50/+120 0С

  • Температурный датчик в комплекте

  • Передача потребляемой энергии

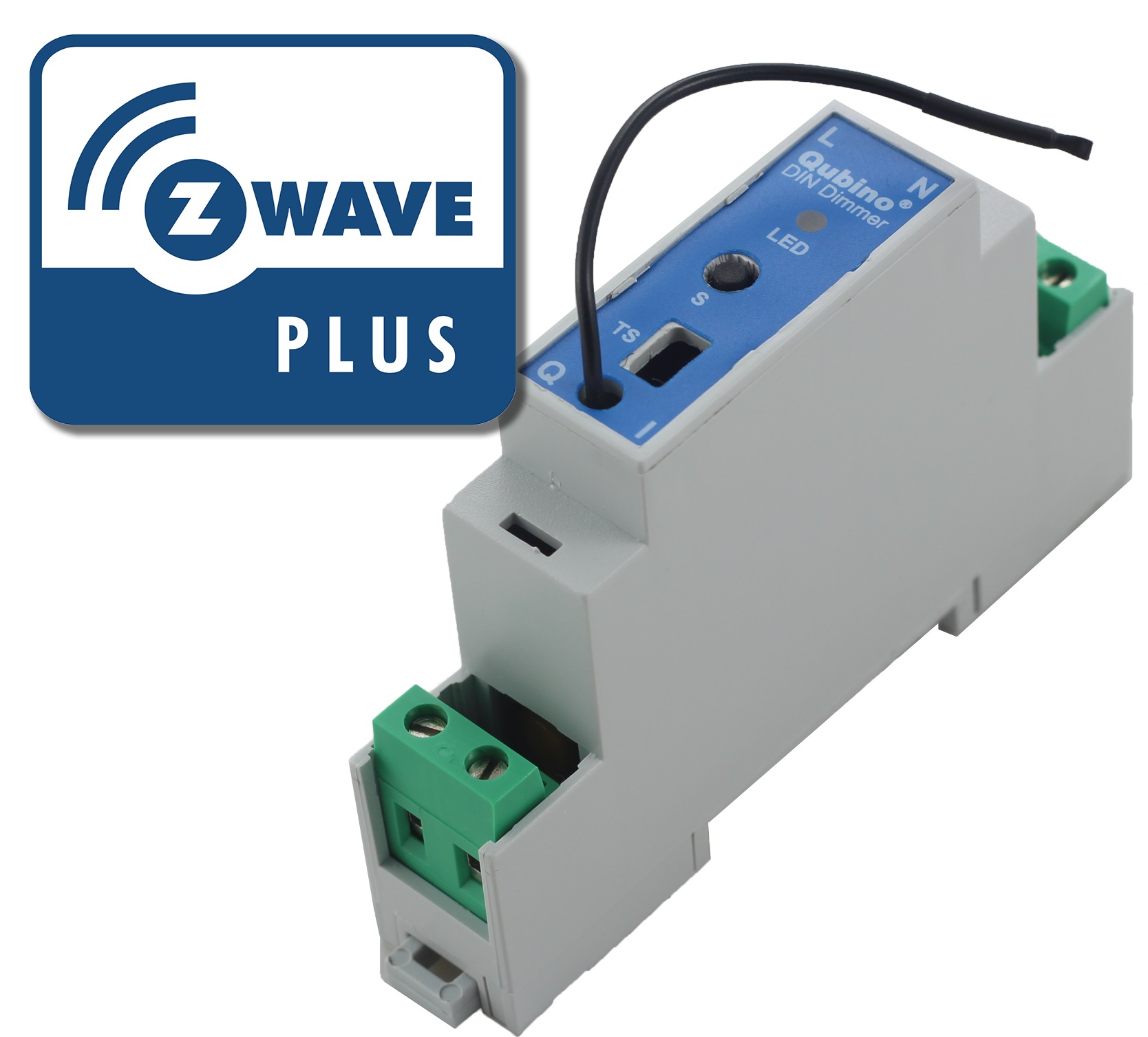

Z-Wave DIM диммер - Qubino DIN Dimmer, регулятор освещения, монтаж на DIN-рейку

  • Рабочая частота Z-Wave - 869 MГц

  • Управление яркостью света или скоростью вращения вентилятора

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Совместимость с большинством Z-Wave контроллеров (шлюзов)

  • Установка на DIN-рейке

  • Низкое энергопотребление – менее 0,7 Вт

  • Подключение внешнего температурного датчика

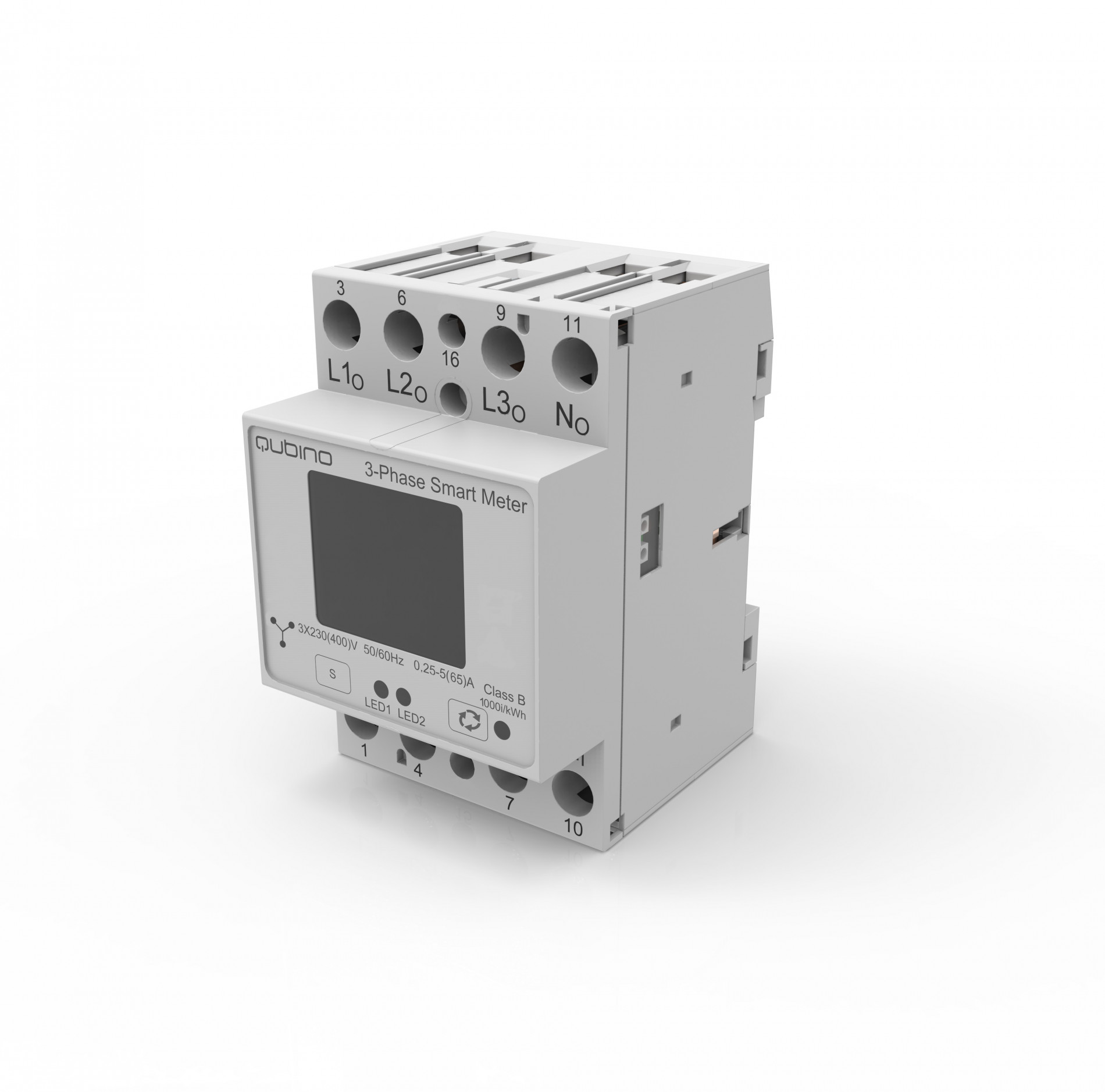

Z-Wave Qubino Smart Meter  3 Phase – измеритель потребляемой энергии для 3-х фазной сети с функцией управления релейными выходами

Qubino 3-Phase Smart Meter  – это Z-Wave устройство, используемое в системе Умный Дом для измерения энергопотребления в трехфазной сети электропитания с током до 65А. Для измерения дорступны значениия величин: напряжение -V, ток -  A, активная мощность - W, потребление активной мощности - kWh, коэффициент мощности - PF, потребление реактивной мощности - kvarh, потребление полной мощности - kVAh, реактивная мощность - kvar.

  • Рабочая частота Z-Wave - 869 MГц

  • Подключение к 3-х фазным сетям

  • Измерение энергопотребления в сети до 65А

  • Поддержка функции SmartStart для быстрого добавления в сеть

  • Поддержка протокола шифрования S2

  • Совместим с большинством контроллеров: Fibaro, Popp HUB, Zipato, ZWave.Me, Homee

  • Управление дополнительными модулями: 4-х полюсным реле BICOM432 и 2-х полюсным контактором IKA232

  •  Установка на DIN-рейку

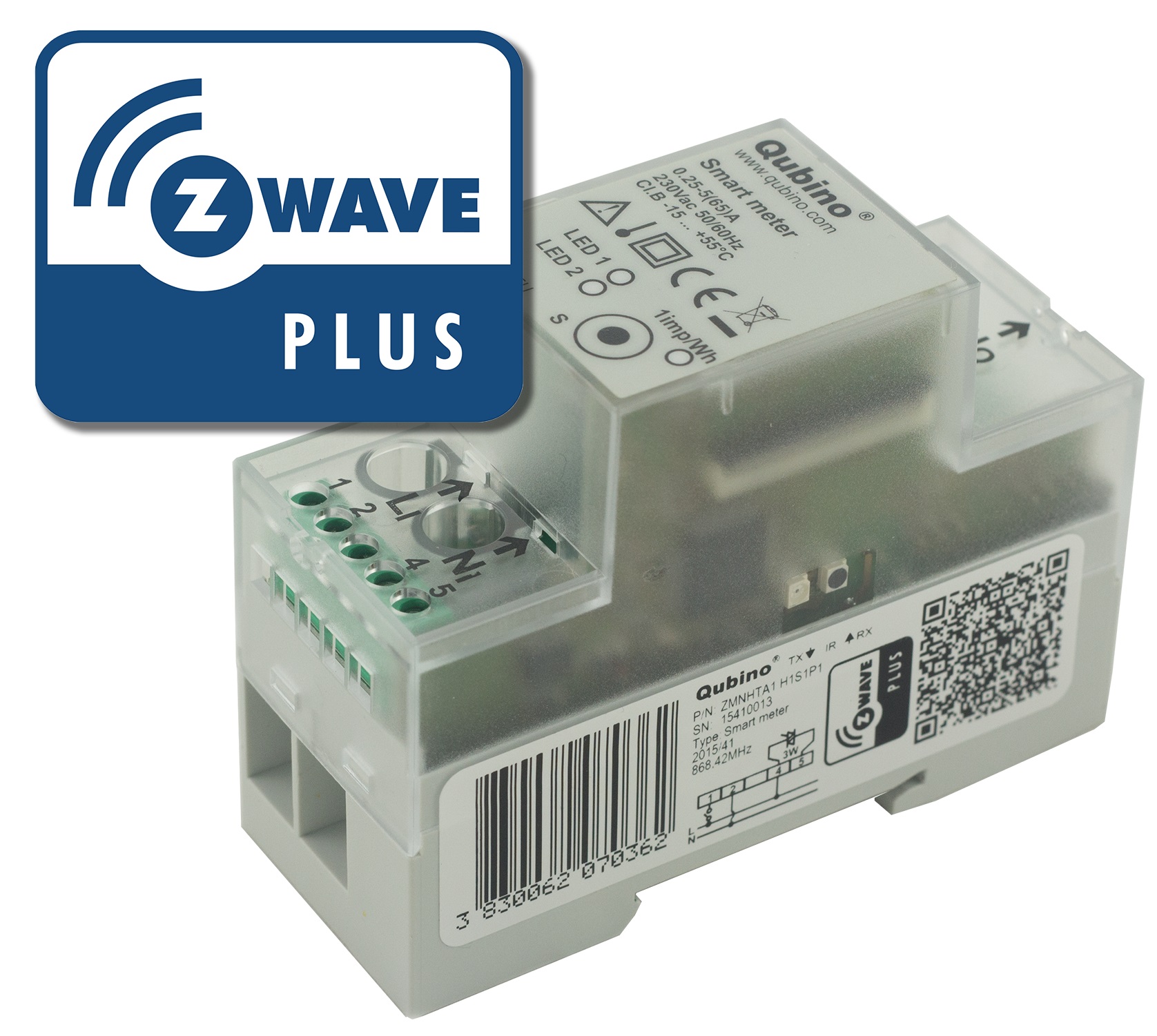

Z-Wave Qubino Smart Meter – измеритель потребляемой энергии для однофазной сети с функцией управления релейными выходами

Модуль Z-Wave используется для измерения энергии в однофазной сети электропитания до 65А. Измерения энергии производятся непосредственно в 2-проводной сети по принципу быстрой дискретизации сигналов напряжения и тока. Встроенный микропроцессор вычисляет энергию, мощность и нагрузку измеренных сигналов. Модуль управляется через Z-Wave сеть и служит в качестве повторителя/передатчика сигнала для следующего элемента сети.

  • Рабочая частота Z-Wave - 869 MГц

  • Измерение энергопотребления в сети до 65А

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Установка на DIN-рейке



Дополнительные модули-реле для Qubino Smart Meter

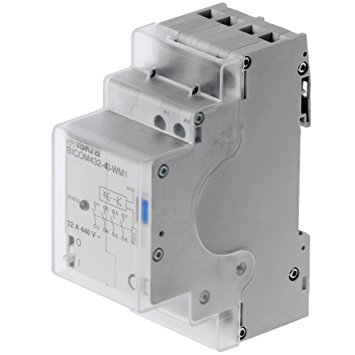

Реле Qubino BICOM432 на DIN-рейку, подключение четырех линий с различной нагрузкой (освещение, розетки, нагреватели и т.п.) с током до 32А, рабочая температура -25/+55 0С, управление с Qubino Smart Meter по ИК-порту

  • дополнительный управляемый модуль для Qubino SmartMeter
  • четырехполюсное реле
  • управление через IR-порт с модуля Qubino Smart Meter
  • подключение четырех линий с током до 32А
  • установка на DIN-рейку

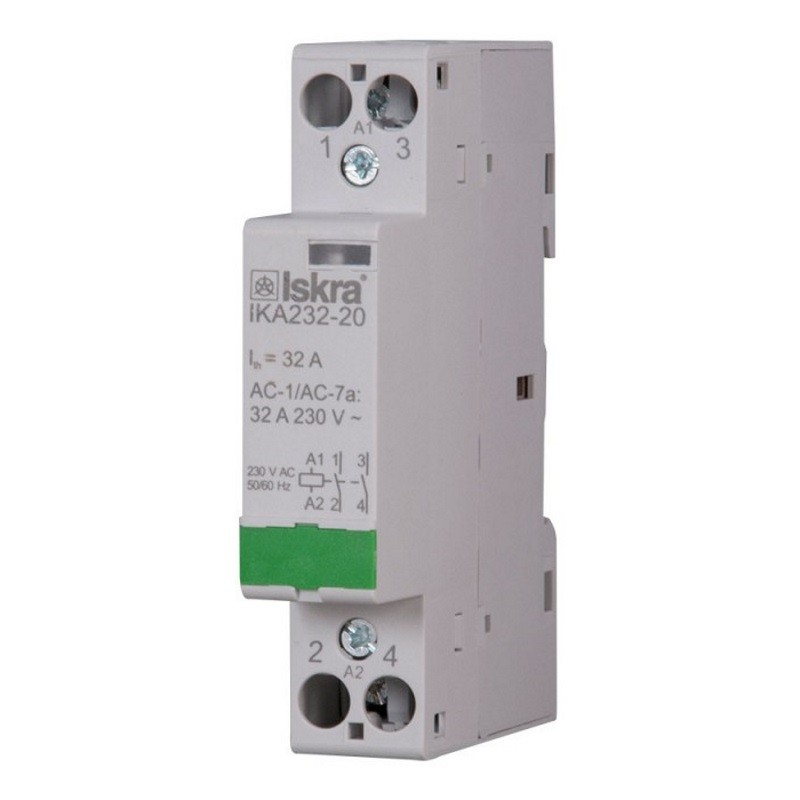

Реле Qubino IKA232 на DIN-рейку, подключение двух линий с различной нагрузкой (освещение, розетки, нагреватели и т.п.) с током до 32А, рабочая температура -15/+55 0С, управление с Qubino Smart Meter по терминальным портам

  • дополнительный управляемый модуль для Qubino SmartMeter
  • двухполюсное реле (контактор)
  • подключение двух линий с током до 32А
  • установка на DIN-рейку



Архивные модели:



Z-Wave диммер - Qubino Dimmer, встраиваемый регулятор освещения (снято с производства, аналог - Qubino Mini Dimmer)

  • Рабочая частота Z-Wave/Z-Wave Plus - 869 MГц

  • Управление яркостью света или скоростью вращения вентилятора

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Совместимость с большинством Z-Wave контроллеров (шлюзов)

  • Скрытая установка в монтажном коробе

  • Низкое энергопотребление – менее 0,7 Вт

  • Подключение внешнего температурного датчика

Z-Wave термостат - Qubino On/Off Thermostat, управление климатическими устройствами

  • Рабочая частота Z-Wave - 869 MГц

  • Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus

  • Термостат для удаленного управления электрическими или водяными теплыми полами, бойлерами, радиаторами, нагревателями

  • Температурный диапазон: -50/+120 0С

  • Температурный датчик в комплекте

  • Передача потребляемой энергии
