Оптический модем/мультиплексор ГМ-1-М2 |
Оптический модем/мультиплексор ГМ-1-М2 предназначен для одновременной передачи до трех каналов G.703/E1 или V.35/RS-449/RS-530 со скоростью 2048 кбит/с по оптоволоконной линии на большие расстояния.
Оптический модем/мультиплексор имеет модульную конструкцию, что позволяет выбирать необходимое количество и тип передаваемых потоков данных в зависимости от потребностей пользователя. Модем/мультиплексор ГМ-1-М2 в базовой конфигурации содержит один порт G.703/E1 и один слот для установки различных модулей типа MIM. Допускается установка модулей с одним или двумя портами G.703/E1, а также модулей с одним портом универсального Периферийного Интерфейса УПИ-2 или двумя портами Универсального Периферийного Интерфейса УПИ-3. Модем/мультиплексор ГМ-1-М2 может передавать как структурированные, так и неструктурированные потоки E1. Соответствующие порты модема предназначены для подключения симметричных линий сопротивлением 120 Ом. Приемники портов имеют чувствительность -43 дБ, что позволяет подключать к ним линии длиной до 2 км. Состояние изделия отображается с помощью светодиодных индикаторов. Кроме того, конфигурация и контроль состояния модема/мультиплексора может осуществляться через встроенный терминальный порт, с помощью которого можно, в частности, включать тестовые шлейфы на портах изделия, а также использовать встроенный BER-тестер в каналах E1 и V.35. Через терминальный порт реализовано и обновление встроенного программного обеспечения изделия.
Дополнительные модули (МИМ):
- MIM-G.703 — одноканальный модуль E1/G.703;
- MIME-2xG.703 — двухканальный модуль E1/G.703;
- MIM-UPI2 — одноканальный модуль Универсального Периферийного Интерфейса УПИ2;
- MIME-2xUPI3 — двуканальный модуль Универсального Периферийного Интерфейса УПИ_3.
Порты G.703:
- количество портов: 1…3;
- линейный интерфейс: G.703 2048 кбит/с;
- цикловая структура: произвольная;
- стык: симметричный, 120 Ом (2 витые пары);
- линейное кодирование: HDB3/AMI — выбирается программно;
- чувствительность приемника: -43 дБ.
Порты УПИ-2:
- количество портов: 0…1;
- тип интерфейса: DCE;
- поддерживаемые типы электрофизики: V.35, RS_449, RS_530;
- выбор типа интерфейса и электрофизики: подключением соответствующего кабеля;
- режим работы: синхронный;
- скорость передачи данных: 2048 кбит/с.
Порты УПИ-3:
- количество портов: 0…2;
- тип интерфейса: DCE;
- поддерживаемые типы электрофизики: V.35, RS-449, RS-530;
- выбор типа интерфейса: подключением соответствующего кабеля;
- режим работы: синхронный;
- скорость передачи данных: 2048 кбит/с;

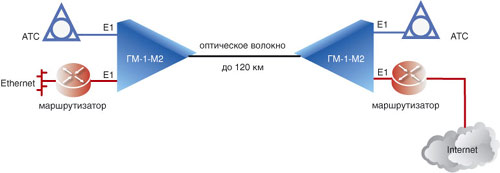

1) Объединение удаленных АТС по оптоволоконной линии.
2) Объединение удаленных АТС и сегментов локальной сети по оптоволоконной линии с преобразованием типа интерфейса, используемого для передачи данных (V.35 – E1/G.703).
| ГМ-1-М2 оптический модем/мультиплексор | |
| ГМ-1-М2-AC9 | ГМ-1-М2-AC9 пластмассовый корпус, питание ~220 В |
| ГМ-1-М2-DC60 | ГМ-1-М2-DC60 пластмассовый корпус, питание =20…72 В |
| ГМ-1-М2К-AC9 | ГМ-1-М2К-AC9 для конструктива Р-510 (AC), питание ~9 В |
| ГМ-1-М2К-DC60 | ГМ-1-М2К-DC60 для конструктива Р-510 (DC), питание =20…72 В |
| ГМ-1-М2И-AC9 | ГМ-1-М2И-AC9 для конструктива Р-12, питание ~220 В |
| ГМ-1-М2И-DC60 | ГМ-1-М2И-DC60 для конструктива Р-12, питание =20…72 В |
| ГМ-1-М2Т | ГМ-1-М2Т металлический корпус 19", 1U, питание ~220 В |
| Оптические порты для ГМ-1-М2 | |
| (необходимо выбрать один вариант, который устанавливается при заказе): | |
| -S13/30 | -S13/30 один оптический порт, 2 волокна SM, до 30 км |
| -S13/60 | -S13/60 один оптический порт, 2 волокна SM, до 60 км |
| -S15/120 | -S15/120 один оптический порт, 2 волокна SM, до 120 км |
| -S1315/20, -S1513/20 | -S1315/20, -S1513/20 один оптический порт, 1 волокно SM, до 20 км |
| -S1315/80, -S1513/80 | -S1315/80, -S1513/80 один оптический порт, 1 волокно SM, до 80 км |
| -S1510/120, -S1590/120 | -S1510/120, -S1590/120 один оптический порт, 1 волокно SM, до 120 км |
| -S1510/120, -S1590/120 | -M13/2 один оптический порт, 2 волокна MM, до 2 км |
| Дополнительные сменные модули для ГМ-1-М2 | |
| (устанавливаются пользователем): | |
| MIM-G703 | MIM-G703 один порт G.703 |
