Оптический модульный гибкий мультиплексор ГМ-1


Описание

Семейство мультиплексоров ГМ-1 построено на основе многофункционального шасси с унифицированными посадочными местами для установки сменных интерфейсных модулей. Модульная архитектура позволяет пользователям выбирать систему с оптимальным набором портов и предоставляет возможность наращивать или изменять систему в соответствии с меняющимися требованиями. Мультиплексоры семейства ГМ-1 имеют шесть посадочных мест для установки унифицированных интерфейсных модулей (УИМ) с возможностью их «горячей» замены. Способность мультиплексора одновременно поддерживать различные типы физического доступа к линиям передачи данных при установке соответствующих сменных модулей позволяет решать широкий спектр задач интеграции разнородных потоков информации и их передачи по разнообразным каналам передачи данных. В зависимости от загруженного программного обеспечения и набора установленных сменных модулей мультиплексоры ГМ-1 могут передавать до 16-ти каналов E1/G.703, до четырех синхронных последовательных каналов данных с интерфейсами V.35/RS-449/RS-530, до трех независимых каналов Ethernet 10/100Base-TX (один из них на скорости до 100 Мбит/с) по одному электрическому (E2 или E3) или оптоволоконному каналу связи. Кроме того, мультиплексоры ГМ-1 могут выполнять функции преобразования интерфейсов (например, между интерфейсами G.703/E1 и V.35 или между электрическим и оптическим интерфейсами E3), что еще более расширяет возможности их использования. При работе по оптоволоконным линиям мультиплексоры ГМ-1 способны передавать информацию на скорости до 155 Мбит/с по одному или двум оптическим волокнам на расстояния до 120 км. Мультиплексоры ГМ-1 можно объединять в кольцевые схемы выделением/вставкой каналов E1, V.35 и Ethernet, что позволяет реализовывать с их помощью возможности, достигаемые обычно с помощью существенно более дорогих систем на базе SDH. Привлекательность подобных решений еще более усиливается с учетом того, что мультиплексоры ГМ-1 позволяют резервировать мультиплексированный канал связи, в том числе с использованием различных сред передачи данных (например, основной канал может быть оптоволоконным, а резервный — радиорелейным).


Ключевые возможности:

  • модульная конструкция и широкий ассортимент интерфейсных модулей позволяют оптимально выбирать параметры системы;
  • интеграция в одном канале связи разнородных потоков данных (V.35, Ethernet, E1);
  • передача объединенных потоков по электрическим (E2, E3) или оптическим каналам;
  • передача данных по одному или двум оптическим волокнам на расстояния до 120 км;
  • возможность полного изменения функциональности путем замены встроенного ПО и сменных модулей;
  • возможность работы в качестве конвертора интерфейсов;
  • возможность объединения в «кольцо» с выделением/вставкой трибутарных потоков;
  • «горячее» резервирование мультиплексированного канала (1+1);
  • «горячая» замена интерфейсных модулей;
  • универсальный источник питания;
  • гибкая конфигурация и контроль состояния, а также обновление встроенного ПО через консольный порт RS-232;
  • встроенные BER-тестер и функции самодиагностики и тестирования.

Технические характеристики


Дополнительные модули (УИМ):

  • UIM-E100 — модуль моста Ethernet;
  • UIM-WUPI2 — модуль последовательного универсального порта УПИ-2;
  • UIM-WE1-2, UIM-WE1-2-NP -двухканальные модули интерфейса G.703/E1;
  • UIM-WE1-4 — четырехканальный модуль интерфейса G.703/E1;
  • UIM-WE2 — модуль интерфейса Е2;
  • UIM-WE3 — модуль интерфейса Е3;
  • UIM-WFO, UIM-WFO1 — одноканальные модули оптического интерфейса.

Управление и контроль работы:

  • через консольный порт RS-232;
  • возможность обновления встроенного ПО;
  • возможность включения локальных и удаленных шлейфов;
  • аварийная сигнализация с помощью светодиодных индикаторов и «сухих контактов».

Питание:

  • от универсального источника питания с двумя входами, обеспечивающего работу от:
    • AC 187...242 В;
    • DC 20...72 В.
  • потребляемая мощность: не более 10 Вт.

Конструктивное исполнение:

  • компактный корпус высотой 1U настольный или для монтажа в стойку 19”.

Типовые приложения:

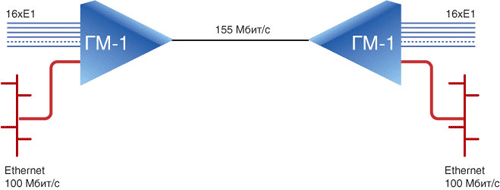

  1. Объединение до 16 каналов G.703/E1 и высокоскоростного канала Ethernet 100Base TX для передачи по оптоволоконной линии на большие расстояния.

Информация для заказа


Оптический мультиплексор каналов E1, E2:
ГМ-1 ГМ-1, оптический модульный мультиплексор, Е2, Е3, оптика, 6 мест для модулей, базовый блок (без модулей)
Модули для ГМ-1:
UIM-WE1-2 UIM-WE1-2, модуль для ГМ-1,G.703/E1, 2 порта, с грозозащитой
UIM-WUPI2  UIM-WUPI2, модуль для ГМ-1, УПИ-2, 1 порт
UIM-WE2 UIM-WE2, модуль для ГМ-1, E2(BNC), 1 порт
UIM-WE3  UIM-WE3, модуль для ГМ-1, E3(BNC), 1 порт
Оптические модули:
UIM-WFO-SC30-2  UIM-WFO-S13-SC-30, модуль для ГМ-1, 2 одномод.вол. (1310 нм), 30 км
UIM-WFO-SC50-2 UIM-WFO-S13-SC-50, модуль для ГМ-1, 2 одномод.вол. (1310 нм), 50 км
UIM-WFO-SC60-2 UIM-WFO-S13-SC-60, модуль для ГМ-1, 2 одномод.вол. (1310 нм), 60 км
UIM-WFO-SC20-2 UIM-WFO-S15-SC-20, модуль для ГМ-1, 2 одномод.вол. (1550 нм), 20 км
UIM-WFO-SC40-2 UIM-WFO-S15-SC-40, модуль для ГМ-1, 2 одномод.вол. (1550 нм), 40 км
UIM-WFO-SC80-2 UIM-WFO-S15-SC-80, модуль для ГМ-1, 2 одномод.вол. (1550 нм), 80 км
UIM-WFO-SC100-2  UIM-WFO-S15-SC-100, модуль для ГМ-1, 2 одномод.вол. (1550 нм), 100 км
UIM-WFO-SC120-2  UIM-WFO-S15-SC-120, модуль для ГМ-1, 2 одномод.вол. (1550 нм), 120 км
UIM-WFO-SC20 UIM-WFO-S1315-SC-20, UIM-WFO-S1513-SC-20, модуль для ГМ-1, 1 одномод. вол. (WDM), 20 км
UIM-WFO-SC40 UIM-WFO-S1315-SC-40, UIM-WFO-S1513-SC-40, модуль для ГМ-1, 1 одномод. вол. (WDM), 40 км
UIM-WFO-SC60 UIM-WFO-S1315-SC-60, UIM-WFO-S1513-SC-60, модуль для ГМ-1, 1 одномод. вол. (WDM), 60 км
UIM-WFO-SC80 UIM-WFO-S1315-SC-80, UIM-WFO-S1513-SC-80, модуль для ГМ-1, 1 одномод. вол. (WDM), 80 км
UIM-WFO-SC120 UIM-WFO-S1510-SC-120, UIM-WFO-S1590-SC-120, модуль для ГМ-1, 1 одномод. вол. (WDM), 120 км
UIM-WFO-M13-SC2  UIM-WFO-M13-SC-2, модуль для ГМ-1, 2 многомодовых вол. (1310 нм), 2 км
Оптические модули для ГМ-1-155:
UIM-WFO1-SC50 UIM-WFO1-S13-SC-50, опт. модуль для ГМ-1-155, 2 одномод.вол. (1310 нм), 50 км
UIM-WFO1-SC60-2 UIM-WFO1-S13-SC-60, опт. модуль для ГМ-1-155, 2 одномод.вол. (1310 нм), 60 км
UIM-WFO1-SC20-2 UIM-WFO1-S15-SC-20, опт. модуль для ГМ-1-155, 2 одномод.вол. (1550 нм), 20 км
UIM-WFO1-SC40-2  UIM-WFO1-S15-SC-40, опт. модуль для ГМ-1-155, 2 одномод.вол. (1550 нм), 40 км
UIM-WFO1-SC80-2 UIM-WFO1-S15-SC-80, опт. модуль для ГМ-1-155, 2 одномод.вол. (1550 нм), 80 км
UIM-WFO1-SC100-2 UIM-WFO1-S15-SC-100, опт. модуль для ГМ-1-155, 2 одномод.вол. (1550 нм), 100 км
UIM-WFO1-SC120-2 UIM-WFO1-S15-SC-120, опт. модуль для ГМ-1-155, 2 одномод.вол. (1550 нм), 120 км
UIM-WFO1-SC20 UIM-WFO1-S1315-SC-20, UIM-WFO1-S1513-SC-20, опт. модуль для ГМ-1-155, 1 одномод. вол. (WDM), 20 км
UIM-WFO1-SC40 UIM-WFO1-S1315-SC-40, UIM-WFO1-S1513-SC-40, опт. модуль для ГМ-1-155, 1 одномод. вол. (WDM), 40 км
UIM-WFO1-SC60 UIM-WFO1-S1315-SC-60, UIM-WFO1-S1513-SC-60, опт. модуль для ГМ-1-155, 1 одномод. вол. (WDM), 60 км
UIM-WFO1-SC80 UIM-WFO1-S1315-SC-80, UIM-WFO1-S1513-SC-80, опт. модуль для ГМ-1-155, 1 одномод. вол. (WDM), 80 км
UIM-WFO1-SC120 UIM-WFO1-S1510-SC-120, UIM-WFO1-S1590-SC-120, опт. модуль для ГМ-1-155, 1 одномод. вол. (WDM), 120 км
UIM-WFO1-SC-2 UIM-WFO1-M13-SC-2, опт. модуль для ГМ-1-155, 2 многомодовых вол. (1310 нм), 2 км
