Устройства защиты DSL-линий от перенапряжений

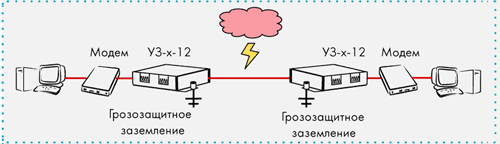

Устройства защиты предназначены для защиты телекоммуникационного и абонентского оборудования от перенапряжений. Скачки потенциала могут возникнуть в случае попадания на линию связи грозоразряда или при возникновение аварийного контакта проводов линий связи с проводами силовых линий передач. Устройство защиты должно устанавливаться между линиями связи и защищаемым оборудованием и подключаться к специально аттестованному грозозащитному заземлению.


Ключевые возможности:

  • защита 1, 2 или 4 двухпроводных линий;
  • быстрое время реакции на перенапряжение в линии;
  • малая емкостная нагрузка на линию;
  • самовосстанавливающиеся предохранители.


Технические характеристики


Максимально допустимое значение импульса тока:

  • 8×20 мксек 10 кА;
  • 10×700 мксек 500 А;
  • время реакции на перенапряжение < 5 нс;
  • емкостная нагрузка на одну линию < 150 пФ;
  • ослабление сигнала (до 10 МГц) < 0,4 дБ;
  • сопротивление постоянному току < 5 Ом;
  • напряжения между проводами одной пары 14, 200 В;
  • допустимое значение рабочего тока в линии < 180 мА;
  • тип соединителя с линией винтовой клеммный блок для провода 0,2...2,5 мм2.

    • Условия эксплуатации:

  • диапазон рабочих температур: +5…+85°С;
  • относительная влажность воздуха: до 95%, при t°=30°С.

    • Габаритные размеры:

  • 117×93 × 30 мм (УЗ-1-ххх, УЗ-2-ххх);
  • 117×140 × 30 мм (УЗ-4-ххх).

    • Масса:

  • < 180 г (УЗ-1-ххх, УЗ-2-ххх);
  • < 300 г (УЗ-4-ххх).

    • Информация для заказа


    УЗ-1-12  Устройство защиты, 1 пара, < 13 B
    УЗ-1-200 Устройство защиты, 1 пара, < 200 B
    УЗ-2-12 Устройство защиты, 2 пары, < 13 B
    УЗ-2-200 Устройство защиты, 2 пары, < 200 B
    УЗ-4-12 Устройство защиты, 4 пары, < 13 B
    УЗ-4-200 Устройство защиты, 4 пары, < 200 B
