NetAlly AirMagnet Spectrum XT - анализатор спектра Wi-Fi сетей



NETSCOUT nGeniusONE

NetAlly AirMagnet Spectrum XT – анализатор спектра, который позволяет быстро и точно производить диагностику проблем в работе беспроводных сетей (WLAN) c возможностью детального анализа радиочастотного спектра. Сбор и анализ полученной информации о состоянии радиоэфира и влиянии радиопомех на функционирование Wi-Fi проводится в реальном масштабе времени и сразу выводится на экран ПК.

Анализатор радиочастотного спектра AirMagnet Spectrum XT позволяет обнаружить и распознать источники помех в диапазоне работы WiFi устройств стандарта 802.11a/b/g/n/ac/ax (Wi-Fi 6) и определить их физическое местоположение.

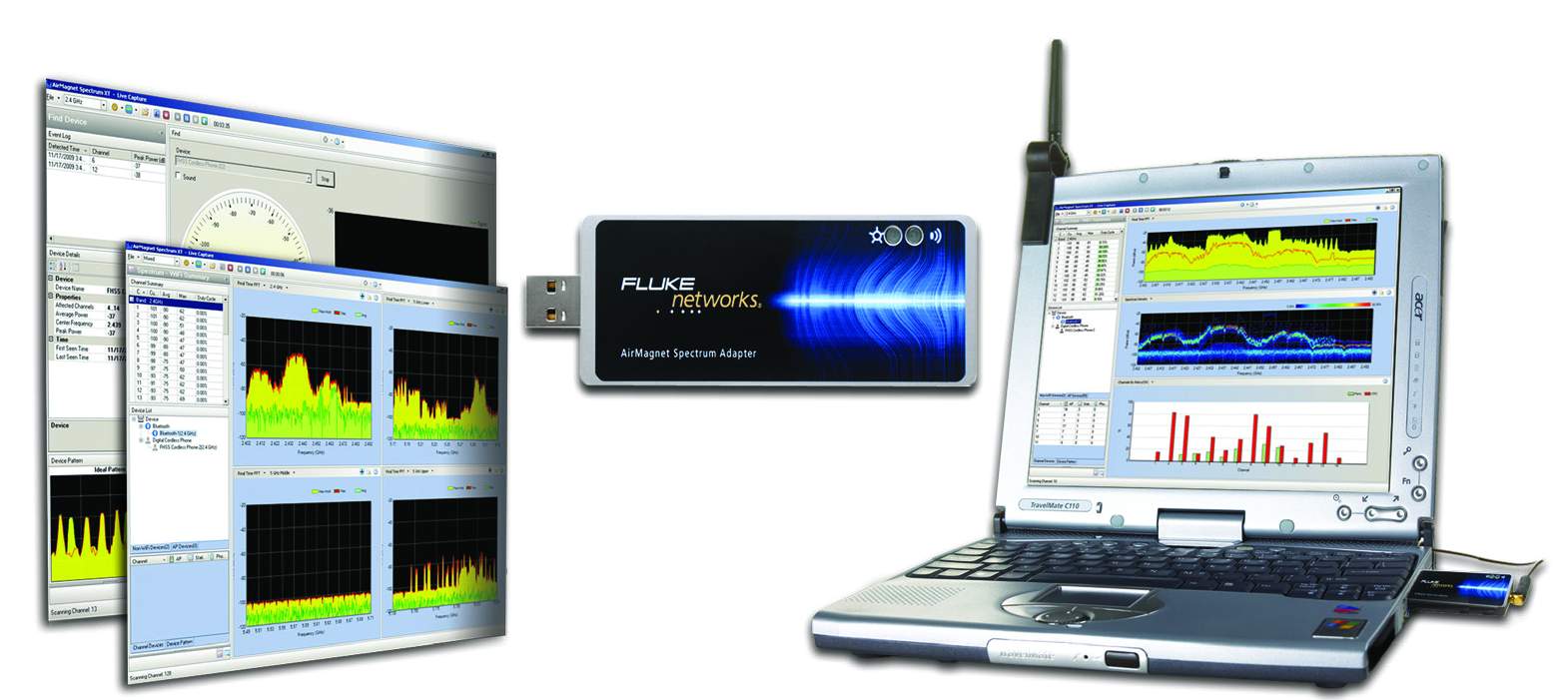

NetAlly AirMagnet Spectrum XT выполнен в формате USB брелка, может быть подключен к любому ноутбуку/нетбуку и даже к планшетному ПК, имеющему USB вход.

Внимание: Ноутбук в комплект не входит! Спектральный анализатор AirMagnet Spectrum XT поставляется в коробке с программным обеспечением на диске и специализированным адаптером.



Основные функции NetAlly AirMagnet Spectrum XT

Поддержка Wi-Fi 6

Стандарты 802.11a/b/g/n/ac/ax (Wi-Fi 6)



Автоматическая идентификация и определение местоположения источников помех:

AirMagnet Spectrum XT предоставляет обнаружение и идентификацию в реальном времени источников, не относящихся к WLAN, которые создают помехи и снижают производительность сетей WLAN. Обширный список устройств или источников включает устройства Bluetooth, цифровые и аналоговые беспроводные телефоны, обычные и микроволновые печи с инвертором, беспроводные игровые контроллеры, цифровые видеоконвертеры, радионяни, глушители радиочастот, радары, датчики движения, устройства zigbee и т.д.

Пользователи также могут получать подробную информацию о источнике помех, включая пиковую и среднюю мощность, первое и последнее время обнаружения, центральную частоту, каналы, на которые оказывается влияние, количество обнаружений источника и т.д. С дополнительным адаптером Bluetooth, подключенным к тому же ПК, AirMagnet Spectrum XT предоставляет информацию о Bluetooth, например, идентификатор, имя, службы и т.д., для расширенного анализа источников помех Bluetooth.

Со встроенным в AirMagnet Spectrum XT «инструментом - локатором устройств» пользователи могут определить физическое месторасположение любого источника помех, относящего или не относящего к Wi-Fi и работающего в среде РЧ. Инструмент - локатор устройств работает по принципу счетчика Гейгера и подает более громкий звуковой сигнал при приближении пользователей к месторасположению устройства.



Интегрированные отчеты:

Встроенный преобразователь отчетов решения AirMagnet Spectrum XT позволяет с легкостью превратить сеансы анализа спектра РЧ в профессиональные отчеты. AirMagnet Spectrum XT может составить отчет о диаграммах спектра РЧ, графиках Wi-Fi и перечне источников РЧ помех для текущей окружающей среды. Отчеты можно экспортировать в форматах Word, RTF, PDF и HTML.



Представления диагностики спектра РЧ с высоким разрешением:

Ключевые графики и схемы:

БПФ в реальном времени — обеспечивает представление в реальном времени энергии РЧ в среде с текущим, максимальным, максимально жестким и средним уровнями сигнала РЧ. Пользователи могут наложить коэффициент использования на график Фурье в реальном масштабе времени для того, чтобы рационализировать их усилия в обнаружении и фокусировки на источниках РЧ помех, имеющих максимальное воздействие на производительность сети.

Спектральная плотность — обеспечивает долгосрочное представление сети, отображая информацию в реальном времени о часто встречающихся сигналах во время текущей сессии захвата. Это полезно для идентификации редких передатчиков.

Спектрограмма — ведет журнал среды РЧ и обеспечивает визуальное представление спектра во времени для отслеживания периодических всплесков или повышений уровня энергии РЧ, которые могут вызывать проблемы сети WLAN.

Рабочий цикл — отображает частоту возникновения сигнала с помехами. Высокий показатель нагрузки означает, что сигнал, вызывающий помехи, постоянно передается и точно будет вызывать проблемы в канале, на который воздействует.

Спектральная диаграмма событий — обеспечивает наглядное представление в реальном времени информации про устройства, создающие помехи, которые были обнаружены на протяжении последних 5 минут. Она включает информацию об уровнях мощности и каналы/диапазоны частот, на которые оказывает влияние устройство.

Мощность канала — показывает максимальный и средний уровни мощности сигнала во всех каналах в выбранном радиочастотном диапазоне.

Помехи — отображает средние показания мощности устройств, создающих помехи, на выбранном канале или каналах.

Рабочий цикл канала и сравнение мощности помех с временным анализом — отображает средние значения мощности в каналах над минимальным уровнем шума и максимальные средние значения работающих устройств, которые создают помехи.



Визуализация воздействия помех РЧ на производительность WLAN:

Для оптимизации и обеспечения наивысшей производительности WLAN AirMagnet Spectrum XT представляет революционный подход к устранению неисправностей беспроводных сетей, который совмещает мощь спектрального анализа RF с анализом трафика и устройств WLAN. Пользователи могут включить любой поддерживаемый беспроводный адаптер и сразу наблюдать совмещенное или связанное представление на одном экране, которое отображает воздействие помех РЧ на полную производительность сети WLAN.

AirMagnet Spectrum XT также предоставляет полный перечень всех устройств Wi-Fi, работающих в среде, и их параметры настройки. Пользователи могут просматривать схемы Wi-Fi для более быстрого и эффективного решения проблем, в том числе:

  • Сила сигнала AP
  • Распределение каналов по скорости/адресу/носителю
  • 10 первых AP по CRC/повторам
  • Отношение сигнал/шум канала; ошибки/повторы канала
  • Загрузка канала
  • Занятость канала



Определение источника РЧ помех в тот же день:

Пользователи, имеющие анализаторы спектра РЧ обычно зависят от поставщиков в создании сигнатур или классификаций для обнаружения и определения источников РЧ помех. Своевременная реакция на эти источники критически важна для сетей окружающей среды или корпоративных сетей, чтобы обеспечить оптимальную производительность для своих пользователей сетей WLAN. Сами поставщики анализатора спектра, стараются изо всех сил вовремя создать классификацию и внести в присущую им базу данных классификаций каждый уникальный источник РЧ помех, который может нарушить порядок в сети WLAN.

Для того чтобы преодолеть эту трудность и обеспечить пользователям реакцию на источник РЧ помех в тот же день, AirMagnet Spectrum XT представляет первую автоматизированную функциональную возможность анализа спектра в индустрии, которая контролирует радиочастотную окружающую среду, производя поиск уникальных и повторяющихся РЧ шаблонов от этих «неизвестных источников РЧ помех». Как только интересующий нас шаблон обнаружен и классифицирован, потребители имеют возможность создать настраиваемую сигнатуру для этого шаблона для будущих оповещений. С этой возможностью, потребители не только приобретают независимость от периодических обновлений классификаций поставщика, но также имеют более быструю реакцию на устранение проблем производительности их сети.



Интеграция с AirMagnet WiFi Anаlyzer и AirMagnet Survey:

Пользователи анализатора AirMagnet WiFi Analyzer PRO AirMagnet Spectrum XT с запущенным анализатором AirMagnet WiFi Analyzer PRO на одном ПК могут просматривать помехи, не относящиеся к WLAN, на каждом канале в спектре RF. Простые цветные индикаторы указывают на уровень воздействия этих источников помех RF на производительность сети WLAN. Эта информация помогает пользователям планировать параметры канала для текущей и запланированной инфраструктуры WLAN.

Пользователи AirMagnet Survey PRO с запущенным AirMagnet Spectrum XT на одном компьютере могут одновременно выполнять одновременный опрос или зондирование спектра RF, например активный или пассивный опрос, тем самым уменьшая время осмотра. Пользователи также получают список источников помех, обнаруженных AirMagnet Spectrum XT в AirMagnet Survey.

С такой интеграцией пользователи получают доступ к уникальным картам интенсивности в AirMagnet Survey, например:

  • карте интенсивности мощности, которая с помощью цветной кодировки отображает уровни мощности, определенные на каждом канале в беспроводном спектре;
  • карте интенсивности мощности / расположения источников помех, не относящихся к WLAN, или устройств, обнаруженных во время опроса участка.



Запись и воспроизведение:

Пользователи NetAlly AirMagnet Spectrum XT могут сохранить результаты сканирования спектра РЧ, зафиксировать их в памяти, а после воспроизвести для анализа после захвата. Это очень полезная критическая информация при расследовании любых атак отказа обслуживания (DoS) уровня 1 на сеть WLAN. Сохраненные файлы трассировки также можно передать другим пользователям для совместного анализа и устранения неисправностей.

Функция Instant Replay (мгновенный повтор) средства AirMagnet Spectrum XT позволяет пользователям просматривать последнюю информацию о спектре и воспроизводить ее, как будто она просматривается впервые в режиме реального времени.



Удаленный анализ РЧ-помех в реальном времени:

NetAlly AirMagnet Spectrum XT позволяет ИТ-профессионалам быстрее находить и устранять проблемы беспроводной сети на удаленных объектах, вызванные РЧ-помехами, исходящими не от устройств сети WLAN, избегая дорогостоящих выездов на объект. Присоединяясь к датчику, который обеспечивает самое точное и полное обнаружение РЧ-помех, пользователи могут быстро находить и устранять проблемы, вызванные РЧ-помехами. Среда сканируется 100% времени по обоим беспроводным полосам частот на 2,4 ГГц и 5 ГГц, и эта функция позволяет конкретно классифицировать такие источники помех как видео камеры, беспроводные телефоны и микроволновые печи, которые могут серьезно воздействовать на работу WLAN.
